[讨论] 阀块设计细节

  [复制链接]

该用户从未签到

发表于 2013-3-13 13:37:46 | 显示全部楼层 |阅读模式

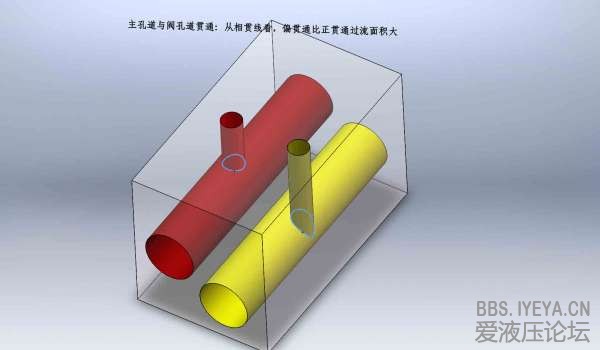

看到有资料上讲,在主孔道(公用孔道)与阀孔道(和阀的油口连通的孔道)贯通处,最好不要正贯通,宜采用偏贯通的方法,使主孔道的中心线与阀孔道的中心线偏移,以减小局部阻力损失。
孔道偏贯通会不会增加加工难度,会不会卡钻头、需要上铣刀什么的?增加的难度一般可否容忍?
这个原则是不是适用于所有的孔道贯通?阀孔道与阀孔道的贯通,是不是也宜采用偏贯通?

评分

参与人数 1金钱 +6 收起 理由
zhangrongji85 + 6

查看全部评分

回复 论坛版权

使用道具 举报

该用户从未签到

 楼主| 发表于 2013-3-13 13:40:41 | 显示全部楼层

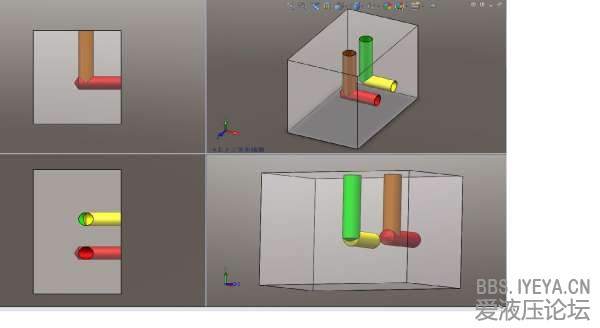

还有资料上讲,相通的孔道,孔深一般到与之相通的孔道的中心线,以避免污染物沉积。这一点对于正贯通的孔道没有疑问,但是对于偏贯通孔道,在特定的偏移量下,孔深超过中心线时过流面积似乎会更大一些。
回复 支持 2 反对 0

使用道具 举报

该用户从未签到

 楼主| 发表于 2013-3-13 13:42:30 | 显示全部楼层

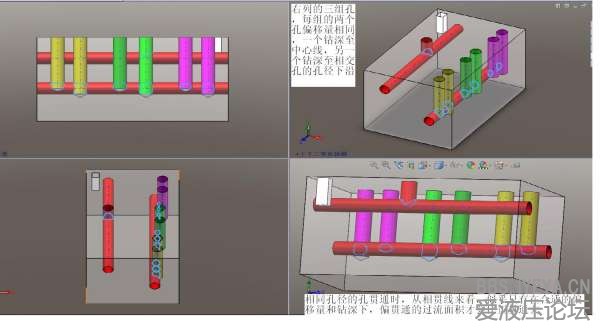

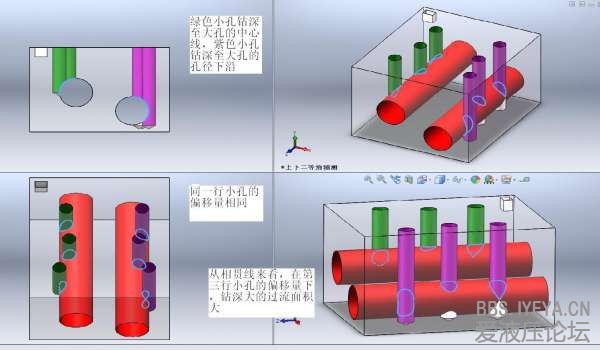

对于偏贯通的孔道,相对孔深和偏移量似乎对过流面积都有影响

该用户从未签到

 楼主| 发表于 2013-3-13 13:46:00 | 显示全部楼层
这种情况,大家一般采用哪种方式
  • TA的每日心情
    郁闷
    2020-3-12 20:49
  • 签到天数: 430 天

    [LV.9]以坛为家II

    发表于 2013-3-13 16:08:29 | 显示全部楼层
    偏钻不好钻,容易卡
  • TA的每日心情
    开心
    2018-4-28 10:06
  • 签到天数: 47 天

    [LV.5]常住居民I

    发表于 2013-3-13 20:55:39 | 显示全部楼层
    请问楼主你这是从哪看到的啊

    该用户从未签到

    发表于 2013-3-13 22:19:36 | 显示全部楼层
    本帖最后由 jf_241 于 2013-3-13 22:23 编辑

    我是一般同直径能正交的就正交,不同直径,以尽量减少阀块尺寸为第一原则。在相交深度上,尽量使液体不产地涡流。以减少可能存在的空气容积,至于纳污,从来不考虑,如2个直径6的,那我深度会过中心2毫米左右,有段时间没有做了,记得不错的话,是2毫米(你第3张图,左边1张图,红色是压力油下游的话),。另外阀孔道和主孔道的问题,我不知道你出现过多少次正贯通,以板式安装滑阀为例,一个相对正常的设计,主孔道是大于阀孔道蛮多的,所以正常设计的时候P,T,A,B(可能的X,Y)中能有1-2个也许出现正贯通就不错了。在插阀系统的阀块中,正贯通出现的多些。至于这里造成的压力损失,我认为在系统设计中是可以不计的。有些时候可以省不少钱的。
    偏心贯通造成的成本偏差在阀块报价里一般是无所谓的。好些的阀块价格单位,肯定是加工中心的。刀具是成型刀。运行的孔深也是远超过一般机加工的。

    抛砖引玉

    评分

    参与人数 1金钱 +5 收起 理由
    游勇 + 5

    查看全部评分

    回复 支持 1 反对 0

    使用道具 举报

    该用户从未签到

     楼主| 发表于 2013-3-13 22:42:01 | 显示全部楼层
    jf_241 发表于 2013-3-13 22:19
    我是一般同直径能正交的就正交,不同直径,以尽量减少阀块尺寸为第一原则。在相交深度上,尽量使液体不产地 ...

    多谢多谢!

    该用户从未签到

     楼主| 发表于 2013-3-14 11:30:06 | 显示全部楼层
    jf_241 发表于 2013-3-13 22:19
    我是一般同直径能正交的就正交,不同直径,以尽量减少阀块尺寸为第一原则。在相交深度上,尽量使液体不产地 ...

    请教前辈,您提到了“尽量使液体不产地涡流”,“减少可能存在的空气容积”,不知道一般有什么措施?
  • TA的每日心情
    开心
    2020-2-24 09:04
  • 签到天数: 700 天

    [LV.9]以坛为家II

    发表于 2013-3-21 08:42:40 | 显示全部楼层
    如果没有特殊要求,钻偏孔也可以。过流面积大。
