平衡阀先导比计算及平衡阀选用经验

2015-7-27 18:12| 发布者: 液压哥| 查看: 30171| 评论: 1

简介:平衡阀先导比是先导面积和溢流面积之比,也就是说这个值也等于:当平衡阀弹簧设定某一固定值后,无先导油时需要打开它的压力与先导油单独打开它的压力之比。 先导比=【溢流压力设置-负载压力】/先导压力 当先导油 ...

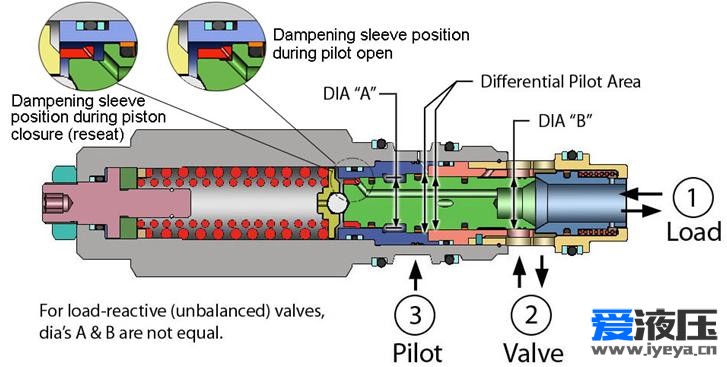

平衡阀先导比是先导面积和溢流面积之比,也就是说这个值也等于:当平衡阀弹簧设定某一固定值后,无先导油时需要打开它的压力与先导油单独打开它的压力之比。

先导比=【溢流压力设置-负载压力】/先导压力

当先导油口没有压力油时 ,平衡的开启压力就是弹簧设定值 .若没有先导供油 ,平衡阀由负载 打开,压降随流量增大会剧烈增加(这也是拿来做平衡负载的).若不考虑出口压力影响的话先 导压力=(设定值-负载)/面积比 内部先导的话,可以通过调节溢流阀螺栓来设定开启压力。具体公式开启压力=(设定压力 -最大负载压力)/阀的先导比

当先导油口没有压力油时 ,平衡的开启压力就是弹簧设定值 .若没有先导供油 ,平衡阀由负载 打开,压降随流量增大会剧烈增加(这也是拿来做平衡负载的).若不考虑出口压力影响的话先 导压力=(设定值-负载)/面积比

对于平衡阀,假如其导压比为 3:1,由于先导油与进油口打开阀芯对应的受力面积不同存在 3:1 的比例关系,所以打开阀芯需要的控制压力要低,控制压力与进油口打开阀芯的压力比例近似为 1:3

先导比率

3∶1 (标准) 适用于负载变化较大的状况及工程机械负载的稳定。

8∶1 适用于负载要求保持恒定的状态。

不同的工作场合和环境下,对压力比的选择不一样,在负载简单,外界干扰小的情况下一般 选用大的液控比,这样可以减小先导压力值,节能。在负载干扰大,易振动的场合一般选择 较小的压力比,确保先导压力波动不会引起平衡阀芯频繁振动。

平衡阀选用注意事项:

1、流量可以略高于额定流量工作;

2、尽可能用低先导比的阀,更稳定;

3、平衡阀是用来控制压力,非速度;

4、所有的设定压力都是开启压力;

5、不能用作溢流阀;

6、尽可能靠近执行器,防止软管爆裂。
