油路不同设计思路对比

2022-7-19 08:12| 发布者: 液压哥| 查看: 1052| 评论: 0|原作者: Kimi|来自: SUN插装阀

简介:针对于同一个液压回路的设计,随着理念的不同,大致有以下3种设计思路:分布式管式连接的设计方式;底座式液压阀的设计方式;螺纹插装阀的设计方式对于这些不同的设计理念,这里进行一个小小的对比。在各种设计思路各 ...

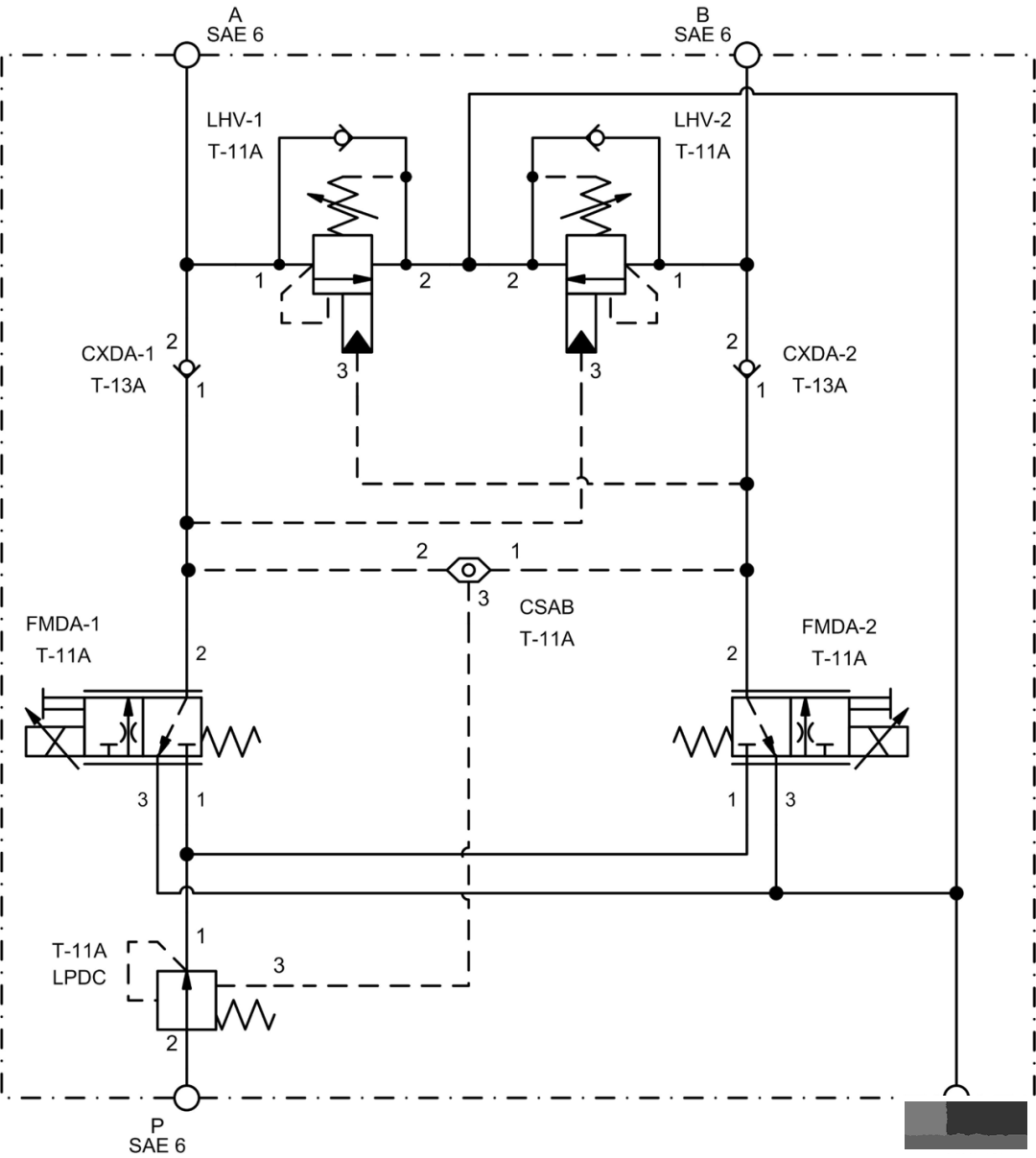

针对于同一个液压回路的设计,随着理念的不同,大致有以下3种设计思路:

分布式管式连接的设计方式;

底座式液压阀的设计方式;

螺纹插装阀的设计方式

对于这些不同的设计理念,这里进行一个小小的对比。在各种设计思路各有优劣的情况下,螺纹插装式的设计结构显得更为紧凑,更符合今后的使用潮流。

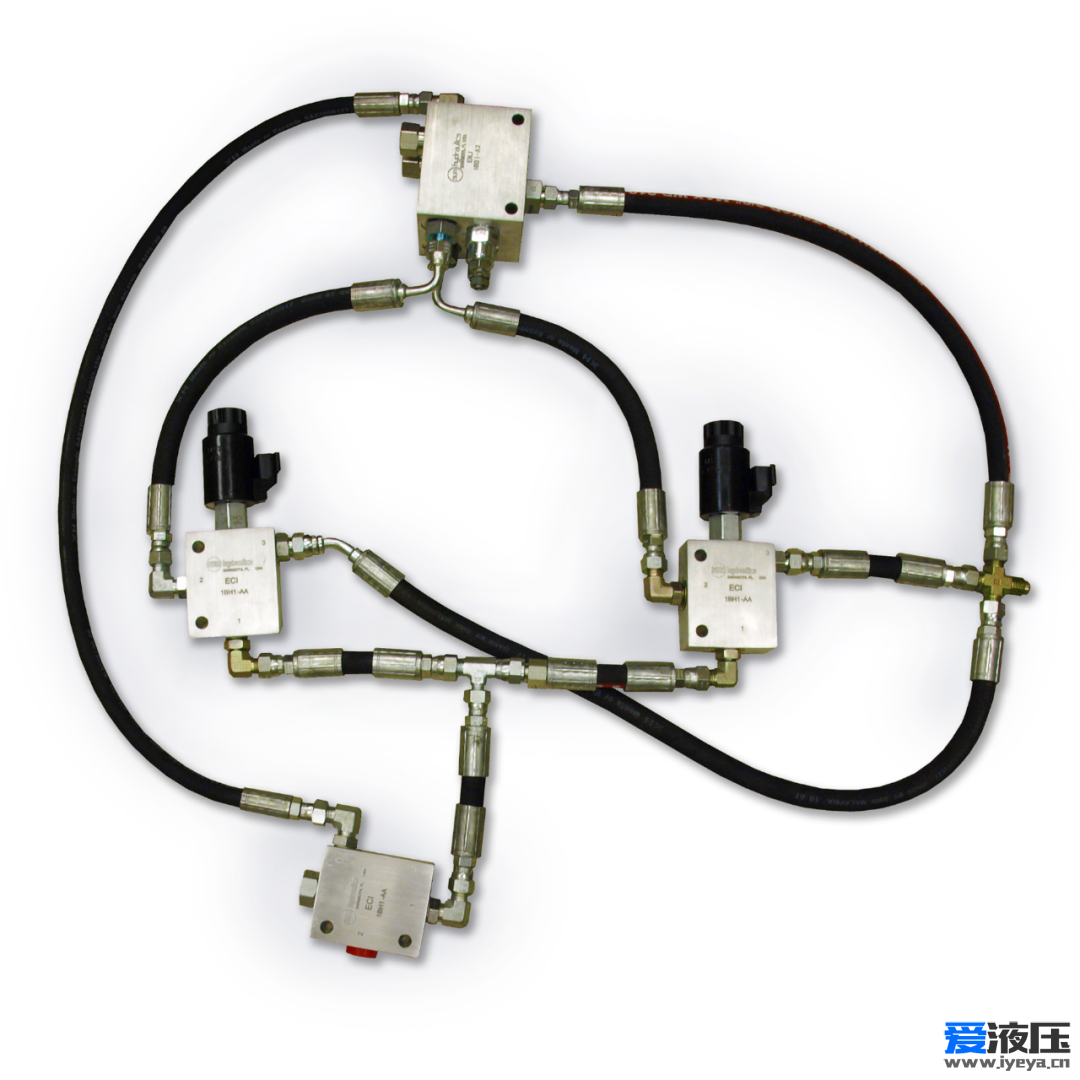

1.分布式管路连接回路


这种分布式管路连接回路具备以下的几点优点:

设计灵活,实现方便;

回路原理清晰;

可选标准元件;

同时,它也存在以下缺点:

潜在泄漏点多;

管路接头成本高;

安装非常麻烦;

这种方式除非在一些应急维修场合,现在一般都不采用。

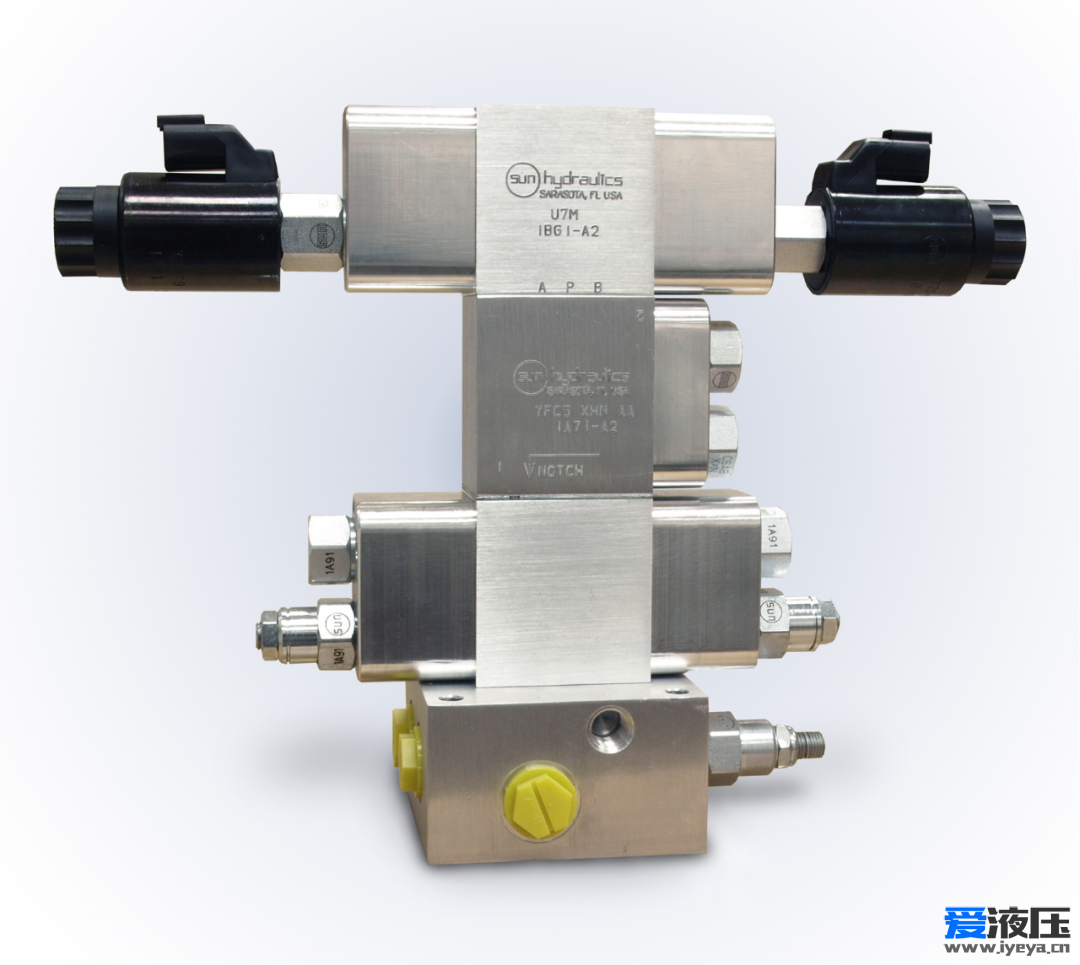

2.底座式液压阀的设计方式


对于同一个油路,也可以采用底座式液压阀阀块设计。

这种方式当今被广泛采用,其优点如下:

安装螺栓少;

标准的安装面;

阀组相对好加工;

标准元件;

同时,这种方式存在的缺点如下:

潜在的泄漏点多;

整体的体积偏大,阀块笨重;

如大量选用叠加阀,整体高度太高;

安装麻烦。

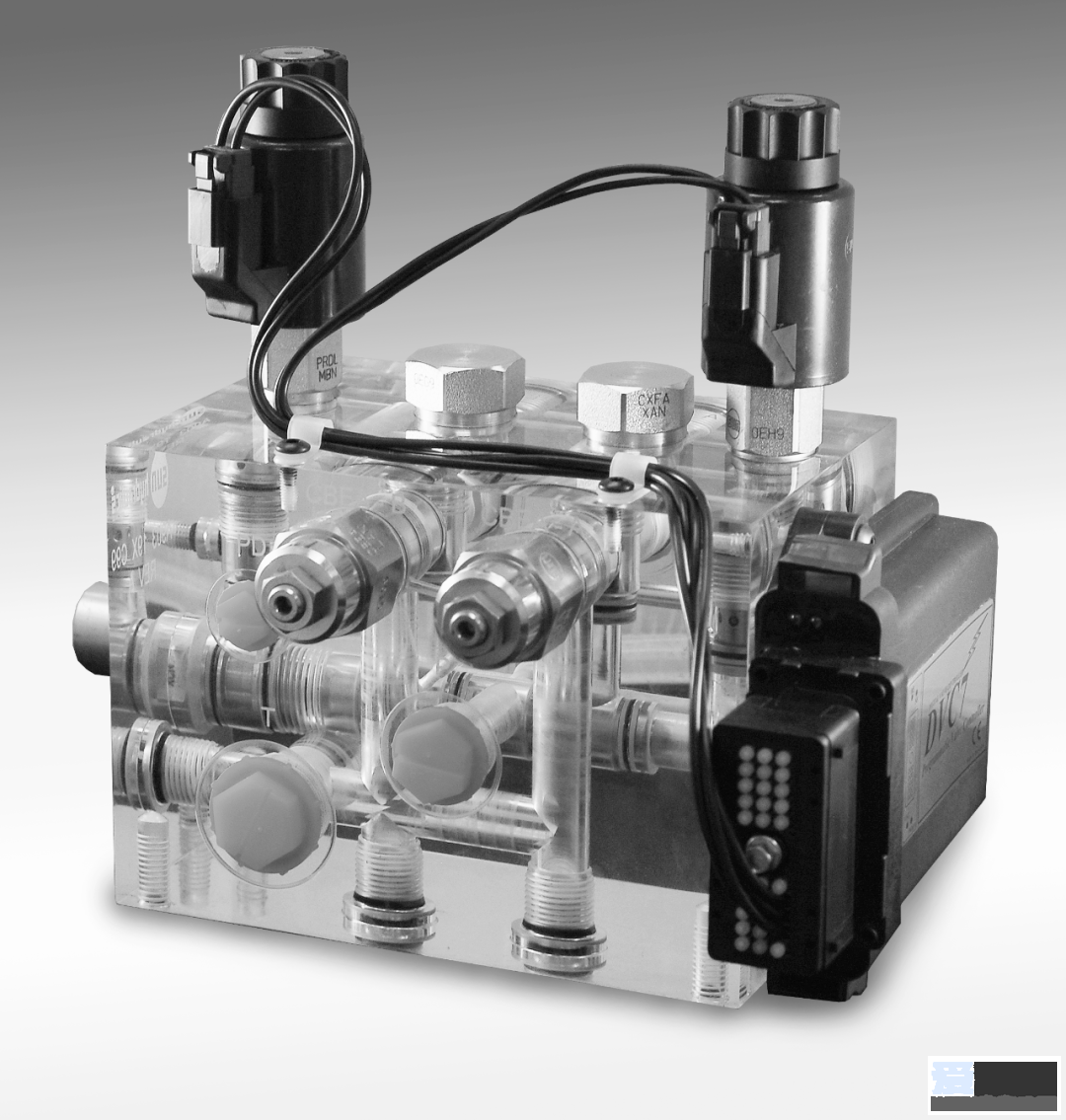

3.螺纹插装阀的设计方式


近20年以来,随着设计能力及加工工艺的提高,螺纹插装阀的性能得到了非常大的提高,在大多数场合中已经可以完全替代板式阀的功能。同时随着产品系列的扩展,SUN的种类品种已经可以满足绝大多数回路。这就给全部螺纹插装阀的阀块设计提供了可能。

选用整体插装阀阀块结构有如下一些优点:

专为特定回路设计;

低压降,更高的工作效率;

集合度高,甚至电器元件;

潜在泄漏点很少;

功能回路,体积小,整体安装。

螺纹装拆,维修方便。
