高级溢流阀知识培训

2022-8-15 15:26| 发布者: 液压哥| 查看: 672| 评论: 1|原作者: 腾益登|来自: 液压传动与控制

简介:操作和维护技巧大多数安全阀靠弹簧工作,并在末端有一个带锁紧螺母的小内六角钥匙调节器。为了您的人身安全,您必须始终在调整设置之前关闭系统。安全阀座在重新安装之前可能需要进行一些操作。在第一次设置之前操作 ...

操作和维护技巧

大多数安全阀靠弹簧工作,并在末端有一个带锁紧螺母的小内六角钥匙调节器。为了您的人身安全,您必须始终在调整设置之前关闭系统。

安全阀座在重新安装之前可能需要进行一些操作。在第一次设置之前操作它们几次是很好的。

要设置或测试安全泄压阀,可能需要在设备工作压力以上操作。这在环境的正常运行中可能是不可能的,并且显然会引发一些必须解决的安全问题。一般来说,您不需要每年都拆除和重新校准安全泄压阀。风险更有可能来自污染物进入风险设置漂移的开放管道。如果必须重置阀门,则最好将其卸下并在测试台上重新设置,但是,有时校准转数以将阀门增加 15 bar 是可行的,然后将其升高压力到最大工作压力,并添加这个额外的转角。事先完成风险评估并就地更换阀门,只有在安全的情况下才能这样做。

设备有时会在交付前将安全阀关闭。这些将需要在调试期间仔细重置。

如果安全阀正在保护负载,则检查阀门泄漏情况以确保它不会导致负载不受控制地降低。您可以简单地观察一段时间内的固定负载来了解这一点。

考虑回油管压力对阀门开启压力的影响。操作条件可能与工厂组装条件不同,因此实际泄压阀设置可能不同。特别是在移动设备上,阀门的一部分可能与大气压力平衡。例如弹簧的背面。要非常小心,该区域不允许腐蚀进入阀门。从历史上看,阀门有小过滤器或孔,可以让它们通风。当然,这仍然会渗入水分并让阀门腐蚀,但是,人们注意到许多阀门的孔都被涂上了漆,这样可以保护它们免受腐蚀,但也不会阻止它们的工作。作为回应,一些现代压力控制设计不再有排气孔,而是依靠密封的气穴来平衡压力。虽然这可能工作正常,但如果流体泄漏到密封腔室并破坏平衡,则很难发现任何故障。

始终注意系统中其他阀门的设置和相互作用。由于工作和超压公差通常设置在 15 bar 左右,因此排气流量或管路压降可能会减小该间隙,并导致阀门在不应该排气时排气。

对于一些高度动态的应用,您可能需要检查安全阀是否足够快地打开。压力传感器可能会在冲击载荷期间显示过压峰值。

设计特点和操作特性

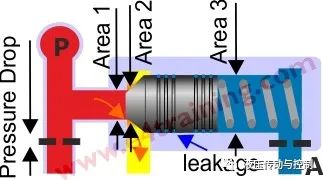

要全面了解阀门的运行特性,您必须能够分析每个阀门的设计特征。相同的功能在所有液压阀中反复出现,我们已经在此处对止回阀部分的一些关键设计区域进行了回顾。这些功能包括:-

提升阀鼻形状影响新旧时的流动特性。

基于开口尺寸和压力面积差异的流量限制。

鼻孔同心度影响例如 阀芯与提升阀对泄漏的影响。

限制污染淤积风险因素。

响应速度和动态性能效果。

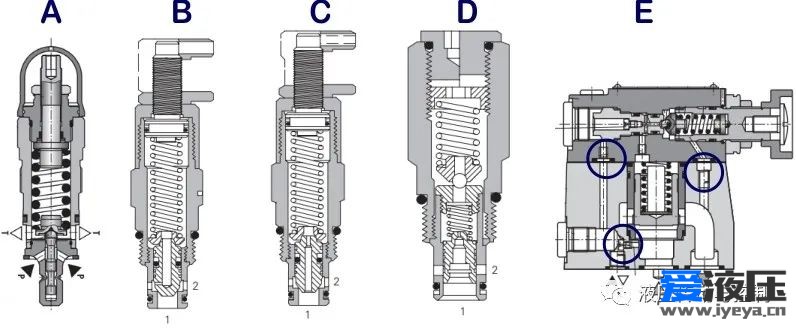

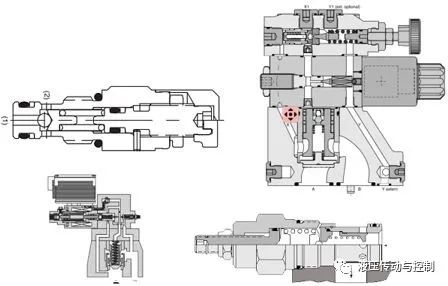

图中的阀门 A、B 和 C 显示了直动式溢流阀。阀门 A 和 B 具有显着不同的提升阀设计,包括面积比、阻尼和鼻形。性能曲线也会有所不同。阀 C 是一种差动面积阀,其中较高的压力施加到端口 2,而低压施加到端口 1 和提升阀后部。

阀 D 和 E 是先导式阀,D 是插装阀和 E 压板安装阀。阀门 E 有一个正向、锋利的前端封闭阀座。这将提供更少的泄漏、更好的抗污染性和改进的 PQ(压力与流量)特性。阀门 E 也有许多通道,可以从不同的来源或添加小孔来控制动态性能,尽管打开时间总是可能比直接操作的阀门慢。

直动式安全阀

直动式阀门往往具有小的提升阀或球,因此用于较小流量的应用。它们的优势在于快速开启响应时间和低或无泄漏操作。它们往往用于需要间歇性、快速响应的地方。


直动式阀门往往没有先导排放连接,因此对作用在提升阀背面的回油管压力很敏感。但是,它们通常用作较大溢流主级阀的先导阀,在这种情况下,它们的低流量可以直接返回到先导泄油管线,使其不受回油管线变化的影响。

差动面积直动式溢流阀

由于其较大的流动路径,差动面积阀可用于需要更高流量和更低压力上升率的情况。它们对压力峰值也不太敏感。

通过将前端和阀芯元件都暴露在淤积中,它们会增加污染风险,并且不太可能提供先导式阀门的流量。

先导式溢流阀

具有两级阀将使响应时间更长,但主级部分的更大尺寸将允许更高的流量和更平坦的压力上升率。两级阀的最大问题是第二级将是一个阀芯元件,其间隙很小,允许流体泄漏。这意味着,与具有低泄漏提升阀的直动式阀门不同,阀芯部分意味着它永远不能用于负载保持功能,因为气缸总是会下降得太快。

先导式阀门的一大优势是先导进料排放可以配置为创建一系列不同的功能,例如。电气卸载,远程先导从外部阀门供油或远程先导排放至稳定压力。这些进料管线也可以用不同的孔口尺寸进行阻尼,以控制阀门响应时间。


开启压力

开启压力定义为阀门首次开始打开时的压力。阀门打开后,流量会立即向下移动到提升阀的前端,这将改变压力区域。效果可能是增加开启压力面积,但如果阀门严重磨损或设计严重,流动力会在阀芯上产生负压,从而导致 PQ 曲线变形甚至不稳定。

PQ(压力与流量)曲线

随着阀门打开,通过阀座直径或阀芯限制的流量将增加。随着流量的增加,这将导致有效开启压力的增加。这通常被称为压力上升率,这就是为什么我们在选择合适的阀门时应该始终查看 PQ 曲线。

工作曲线滞环

随着通过阀门的流量增加,阀门入口处的压力也会增加。随着流量的减少,压力将不会遵循完全相同的曲线,并且有时会显示相同流量的压力水平之间的显着差异。这种差异被称为阀门滞环,通常在直动式阀门、低成本插装阀和具有动态密封的阀门中更为严重。

复位压力

阀门将在与它们打开时不同的压力下关闭。这种压力差可能很大,并可能导致压力控制阀保持打开并阻止其他组件正常工作的情况。这是滞后的另一种影响,对于质量更好的阀门或系统压力设置之间的良好间隙(约 15 bar)而言,问题不大。

如何指定溢流阀

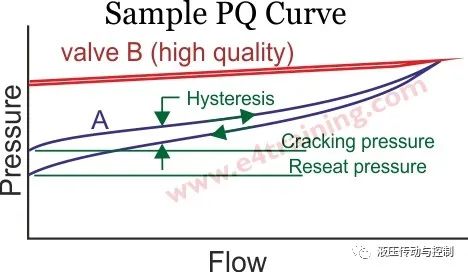

查看供应商数据表中的 PQ(压力与流量)曲线并选择适合您的最大流量的阀门。在我们的示例 PQ 曲线中,您可以看到阀门 A 的设定压力或开启压力较低,但随后压力随着流量的增加而升高。随着流量下降,曲线之间存在很大的滞后间隙,并且复位压力低于开启压力。阀门 B 表现出更好的性能,具有平坦的曲线和更少的滞后。您需要将开启压力设置为高于最大工作压力,但确保压力上升率不允许实际压力超过其他组件的设置或最大压力额定值。

考虑每个阀门在其环境中使用的稳健性,特别是调节器如何在恶劣天气下生存。

阀门是否定期运行或仅在紧急情况下运行。如果它连续运行,它可能需要一个硬座来防止设置水平的变化。如果安全阀仅作为最后的安全装置运行,则成本较低的阀体与阀座组合可能是合适的。

为了防止冲击负载,您可能需要一个非常快速打开的阀门,可能是直接操作的。但是,如果您需要安静、恒定的压力水平,一些非常快速的阀门可能会不稳定。制造商通常会提供具有不同动态性能的阀门,这些阀门不会出现在他们的通用数据表中。

检查您是否需要无泄漏密封或低泄漏操作?直动式阀门可以提供这一点,但先导阀往往具有较小的泄漏路径,这确实可以防止“陷入”压力,但会增加污染风险。

蓄能器安全块泄压阀需要认证。

设计技巧、技术和潜在问题

单向阀培训部分介绍了主要设计特点。这些因素也适用于安全阀。

我们建议用户特别注意需要同心的机加工表面的数量,以使提升阀干净地坐在其座上。例如,滚珠轴承将干净地安装在其阀座上,但是当提升阀芯加工成在阀芯中滑动时,这些阀芯必须与阀座同心。当加工成阀芯体时,供应商可能更难以实现这一点,这就是为什么更高质量的阀门具有单独的硬化金属嵌件,提升阀在其中滑动和密封。
