比例阀之性能

2023-11-18 11:44| 发布者: 液压哥| 查看: 707| 评论: 0|原作者: ProV ·杨|来自: 阀控系统

简介:比例阀性能分为:静态性能、动态性能以及一致性和稳定性。其实这是分属三个维度,虽然并非互不相干,却也各有侧重,分由不同零部件或尺寸着重影响。显然理清这些对深刻掌握阀之性能十分重要。 静态性能:主要还是由 ...

比例阀性能分为:静态性能、动态性能以及一致性和稳定性。其实这是分属三个维度,虽然并非互不相干,却也各有侧重,分由不同零部件或尺寸着重影响。显然理清这些对深刻掌握阀之性能十分重要。

静态性能:主要还是由阀芯阀体或阀套共同决定,其它零部件副之;

比如不同的流量等级由阀芯的大小、形状、或阀芯切口的数量确定。

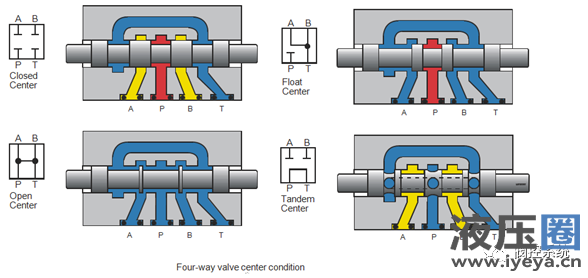

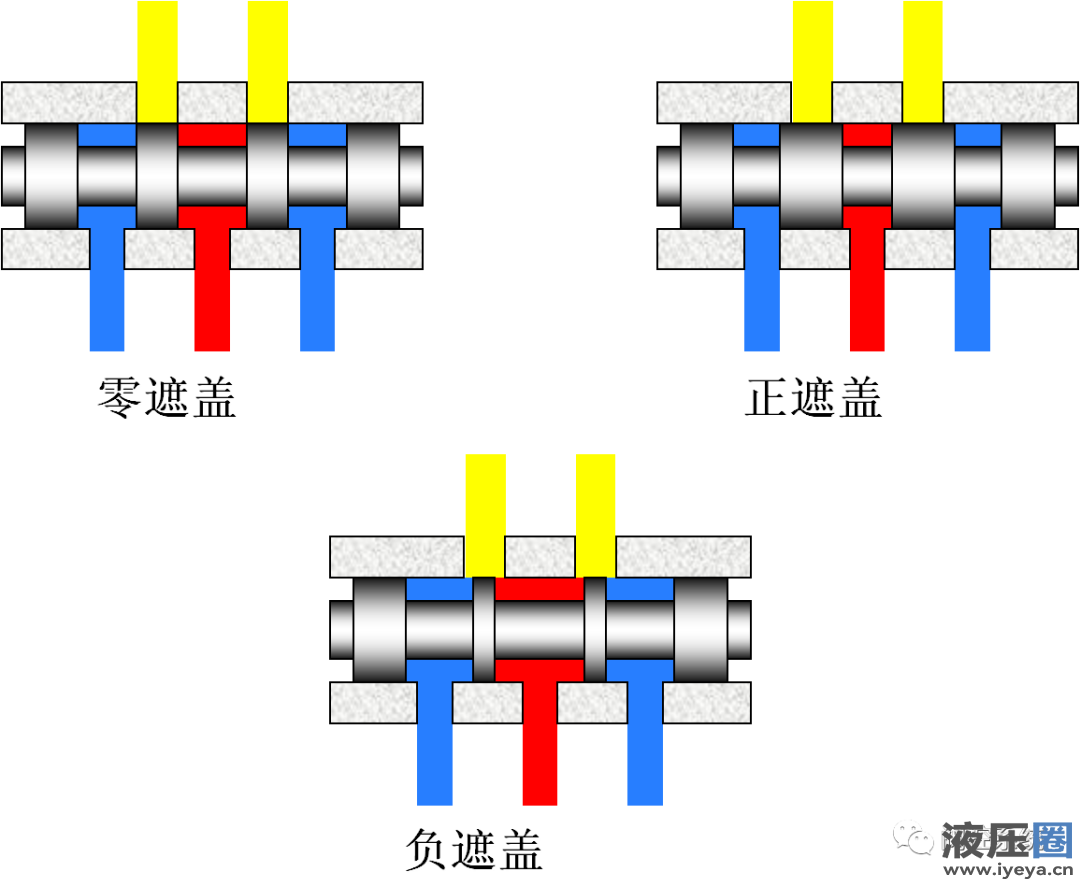

阀芯遮盖和机能由阀芯与阀体或阀套的相对尺寸控制。





至于尺寸方面主要还是由名义尺寸决定,即俗称的大尺寸;公差附之。

动态性能:则主要取决于电机械转换器的性能,其它机械件辅之,在其达到一定程度后,影响更是锐减。

此外, 反馈对频响有极大提升,这个提升主要是放大器结合lvdt对电机械转换器的强化而取得的,对单级阀而言尤其明显;而两级阀由于液驱环节的加入部分的稀释了电机械转换器的权重。情况也变得相对复杂些。但本质上都还是首推电机械转换器的作用。

而一致性和稳定性呢,这是一个相对更综合的性能,影响因素就比较多:几乎与各个零部件皆有关。而带LVDT反馈的阀,其核心部件即是LVDT, LVDT就好比是尺子是标准,在放大器能合格履行职责的前提下,LVDT性能可以先确保阀的基准:阀芯可以精准稳定在指定的位置,而指定位置的理想输出就又需要机械尺寸的质量来保证了。其它一些不稳定因素的影响完全可以由过硬的lvdt覆盖而消除掉。对于无反馈阀,电机械转换器与弹簧组成的力位移转换系统就充当了LVDT的角色,其间的精准度差异占去了两种阀间差异的绝大部。努力方向自不言而喻。

各性能的实际影响因素往往并非唯一,权重也并不一定集中,因而在实践操作时,需要我们对尺寸和零部件逐一分析做到心中有数,并通过试验结果的反馈来印证之前分析,从而形成可靠的经验。分析时可采用定量与定性相结合的方式:尺寸大一点,小一点对性能影响是利大还是弊大,是公差设定的重要依据之一。
