大泵富余的流量可以给小泵吗

  [复制链接]

10

主题

32

回帖

62

积分

液压小学生

金钱
8272
积分
62
QQ
发表于 2014-1-23 14:07:10 |河南| 显示全部楼层 |阅读模式

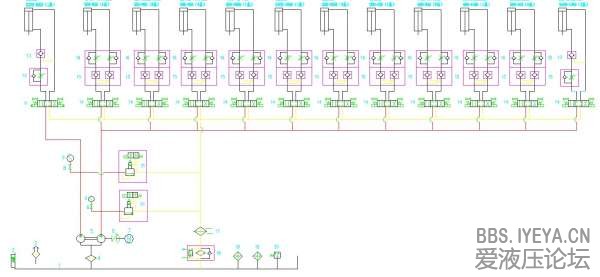

我司用的是双联柱销:大泵管一条大油缸,小泵管其他十一条油缸(如图)。在实现两个油缸(都是小泵管的)同时工作时出现一个运动过慢,另一个出现跳跃并缓慢移动现象。lz不懂液压,但看出来好像是流量不够的缘故。我想在不改变泵的情况下,将大泵富余的流量匀给小泵,可以吗?真诚请教!
说明:大缸动作一下,其他缸再动作一遍后,大缸再动作。大泵工作压力16MPa;小泵工作压力12MPa。大泵流量100L/min,小泵流量40L/min。

液压图

液压图

161

主题

936

回帖

1777

积分

版主

金钱
52145
积分
1777

版主技术专家荣誉会员

发表于 2014-1-23 20:49:52 |浙江| 显示全部楼层
在大泵的出口接一管式减压阀至小泵的出口,就能实现楼主的工况
回复

使用道具 举报

32

主题

292

回帖

313

积分

液压学士

金钱
3175
积分
313
发表于 2014-1-23 22:30:02 |广东| 显示全部楼层
先分析你的大油缸跟十一条小油缸的工作情况。如果你的大油缸刚好需要加压时,而小油缸是否也还要动作?
回复

使用道具 举报

0

主题

42

回帖

21

积分

液压小学生

金钱
784
积分
21
发表于 2014-1-24 01:24:35 |辽宁| 显示全部楼层
十一个油缸同时动作吗?这是什么设备

点评

人家说的有两条同时动  发表于 2014-1-24 08:41
回复

使用道具 举报

1

主题

67

回帖

216

积分

液压学士

金钱
18795
积分
216
QQ
发表于 2014-1-24 07:21:46 |江苏| 显示全部楼层
这个不是小泵流量够不够的问题,而是同时动作的油缸的负载不均衡造成的,需要在相应的油缸上加装一些调整负载的东西
回复

使用道具 举报

4

主题

48

回帖

210

积分

液压学士

金钱
1617
积分
210
发表于 2014-1-24 08:32:39 |湖北| 显示全部楼层
应该小泵油缸用单项节流阀调节流量。
大油缸和小油缸压力不一样,不能共用
回复

使用道具 举报

13

主题

167

回帖

154

积分

液压中学生

金钱
2589
积分
154
发表于 2014-1-24 10:02:42 |浙江| 显示全部楼层
先不说你的工况,有两个问题我请教下,第一电磁换向阀用O机能?用Y合理些吧,还有你这个双联泵的问题,双联泵或者多联泵,越靠近电机端排量越大,实物和原理图画法都是一样的。你这个好像不是哦。
回复

使用道具 举报

21

主题

243

回帖

259

积分

液压学士

金钱
4601
积分
259
发表于 2014-1-24 11:37:25 |江苏| 显示全部楼层
可以采用定值减压阀,设定压力略低于12MPa
回复

使用道具 举报

1

主题

3

回帖

12

积分

液压小学生

金钱
65
积分
12
发表于 2014-1-24 12:00:39 |上海| 显示全部楼层
wanghao0201 发表于 2014-1-24 10:02
先不说你的工况,有两个问题我请教下,第一电磁换向阀用O机能?用Y合理些吧,还有你这个双联泵的问题,双联 ...

这个我很赞成,应该用Y型,而且是单向节流,应该不是流量的问题
回复

使用道具 举报

0

主题

94

回帖

49

积分

液压小学生

金钱
3397
积分
49
发表于 2014-1-24 15:03:08 |辽宁| 显示全部楼层
加一个压力补偿装置!
