大泵富余的流量可以给小泵吗

sideph · 发表于 2014-1-23 14:07:10

我司用的是双联柱销泵：大泵管一条大油缸，小泵管其他十一条油缸（如图）。在实现两个油缸（都是小泵管的）同时工作时出现一个运动过慢，另一个出现跳跃并缓慢移动现象。lz不懂液压，但看出来好像是流量不够的缘故。我想在不改变泵的情况下，将大泵富余的流量匀给小泵，可以吗？真诚请教！
说明：大缸动作一下，其他缸再动作一遍后，大缸再动作。大泵工作压力16MPa；小泵工作压力12MPa。大泵流量100L/min，小泵流量40L/min。

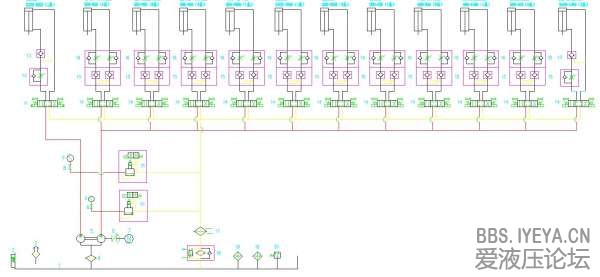

液压图

泛舟 · 发表于 2014-1-23 20:49:52

在大泵的出口接一管式减压阀至小泵的出口，就能实现楼主的工况

huanghaihua · 发表于 2014-1-23 22:30:02

先分析你的大油缸跟十一条小油缸的工作情况。如果你的大油缸刚好需要加压时，而小油缸是否也还要动作？

工程 · 发表于 2014-1-24 01:24:35

十一个油缸同时动作吗？这是什么设备

goldfluid · 发表于 2014-1-24 07:21:46

这个不是小泵流量够不够的问题，而是同时动作的油缸的负载不均衡造成的，需要在相应的油缸上加装一些调整负载的东西

317829818 · 发表于 2014-1-24 08:32:39

应该小泵油缸用单项节流阀调节流量。
大油缸和小油缸压力不一样，不能共用

wanghao0201 · 发表于 2014-1-24 10:02:42

先不说你的工况，有两个问题我请教下，第一电磁换向阀用O机能？用Y合理些吧，还有你这个双联泵的问题，双联泵或者多联泵，越靠近电机端排量越大，实物和原理图画法都是一样的。你这个好像不是哦。

Emmett_1984 · 发表于 2014-1-24 11:37:25

可以采用定值减压阀，设定压力略低于12MPa

lvxiaobo · 发表于 2014-1-24 12:00:39

wanghao0201 发表于 2014-1-24 10:02
先不说你的工况，有两个问题我请教下，第一电磁换向阀用O机能？用Y合理些吧，还有你这个双联泵的问题，双联 ...

这个我很赞成，应该用Y型，而且是单向节流，应该不是流量的问题

whg924 · 发表于 2014-1-24 15:03:08

加一个压力补偿装置！
