负载敏感泵分级调压

auca · 发表于 2014-8-23 09:58:20

请教力士乐A10VSO DFR或DFR1泵上的DR阀，在弹簧端的丝堵处外接几个溢流阀。能否实现多个压力输出？

xwy@home · 发表于 2014-8-23 12:09:52

您好，尝试参与一下：

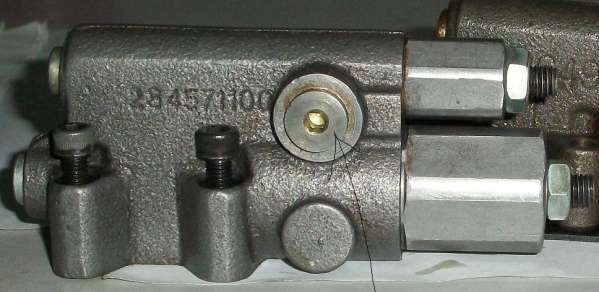

1、首先纠正一项错误（个人理解），DFR阀体处只有X口可以外接压力，而DR阀体处无丝堵。请查看附图中箭头指示位置。2、如果想实现泵源输出不同压力，即从待命压力到压力切断之间压力分级变化，可以考虑DRG职能，具体办法是在X口外接溢流阀等阀控元件参与控制；谢谢！

auca · 发表于 2014-8-23 13:31:11

谢谢xwy@home，我说的DR阀的丝堵在调压螺丝的对面，即图片最左端的位置，不能用DRG, 因为
DRG没有负载敏感功能，我现在需要负载敏感泵能分级调压，这种泵派克有，我现在想知道DR阀最左端的丝堵可否接远程调压。

qqqqqqwwww · 发表于 2014-8-23 14:35:22

最左端接泵口压力，你若实现分级调压，与接在主管路里有什么区别？

auca · 发表于 2014-8-23 18:26:23

我看了一下图，楼上qw 说的对，dr阀接不上，除非是把DR调压螺丝取下，换成液控口

xwy@home · 发表于 2014-8-23 21:31:23

auca 发表于 2014-8-23 13:31
谢谢xwy@home，我说的DR阀的丝堵在调压螺丝的对面，即图片最左端的位置，不能用DRG, 因为
DRG没有负载敏 ...

楼主提及的帕克分级调压负载敏感泵源的具体型号是什么？能简单提及吗？我想了解一下。

auca · 发表于 2014-8-23 22:16:29

PV032R1K1A4NFTZ-PVAC1PTMNS 型号你参考下吧，我没核实，因为派克泵贵，我想知道国产力士乐泵有没有类似的泵，即一个泵上有负载流量传感调节器，还有负载压力传感调节器，既有dfr功能也有drg功能。

lin · 发表于 2014-8-24 08:37:46

坐等高人指点

sdr · 发表于 2014-8-24 09:16:05

外接个比例溢流阀，用PLC控制？

xiaoshxin · 发表于 2014-8-24 10:11:22

xwy@home 发表于 2014-8-23 21:31
楼主提及的帕克分级调压负载敏感泵源的具体型号是什么？能简单提及吗？我想了解一下。

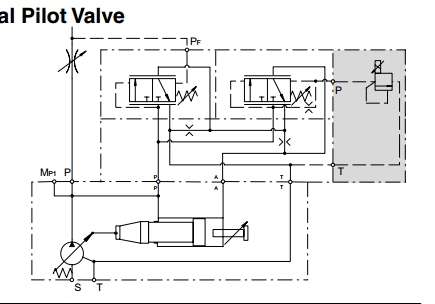

是不是这种？
