负载敏感泵分级调压

[复制链接]
  • TA的每日心情
    无聊
    2016-10-26 21:41
  • 签到天数: 14 天

    [LV.3]偶尔看看II

    发表于 2014-8-23 09:58:20 | 显示全部楼层 |阅读模式
    请教力士乐A10VSO    DFR或DFR1上的DR阀,在弹簧端的丝堵处外接几个溢流阀。能否实现多个压力输出?
    发表于 2014-8-23 12:09:52 | 显示全部楼层
    您好,尝试参与一下:

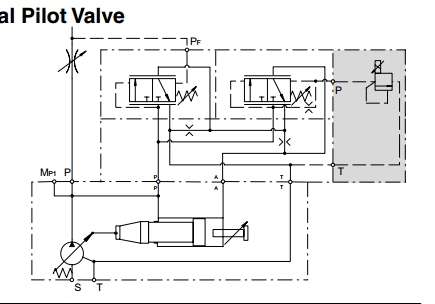

    1、首先纠正一项错误(个人理解),DFR阀体处只有X口可以外接压力,而DR阀体处无丝堵。请查看附图中箭头指示位置。2、如果想实现泵源输出不同压力,即从待命压力到压力切断之间压力分级变化,可以考虑DRG职能,具体办法是在X口外接溢流阀等阀控元件参与控制;谢谢!
  • TA的每日心情
    无聊
    2016-10-26 21:41
  • 签到天数: 14 天

    [LV.3]偶尔看看II

     楼主| 发表于 2014-8-23 13:31:11 | 显示全部楼层

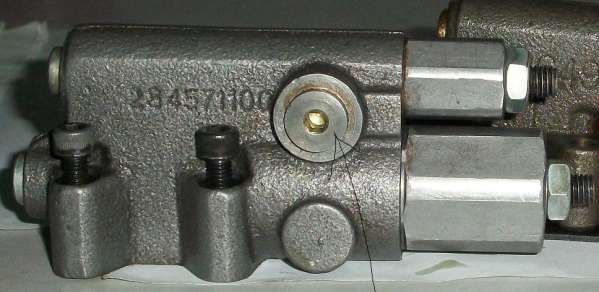

    [email protected],我说的DR阀的丝堵在调压螺丝的对面,即图片最左端的位置,不能用DRG,  因为
    DRG没有负载敏感功能,我现在需要负载敏感泵能分级调压,这种泵派克有,我现在想知道DR阀最左端的丝堵可否接远程调压。

    该用户从未签到

    发表于 2014-8-23 14:35:22 | 显示全部楼层
    最左端接泵口压力,你若实现分级调压,与接在主管路里有什么区别?
  • TA的每日心情
    无聊
    2016-10-26 21:41
  • 签到天数: 14 天

    [LV.3]偶尔看看II

     楼主| 发表于 2014-8-23 18:26:23 | 显示全部楼层
    我看了一下图,楼上qw 说的对,dr阀接不上,除非是把DR调压螺丝取下,换成液控口
    发表于 2014-8-23 21:31:23 | 显示全部楼层
    auca 发表于 2014-8-23 13:31
    [email protected],我说的DR阀的丝堵在调压螺丝的对面,即图片最左端的位置,不能用DRG,  因为
    DRG没有负载敏 ...

    楼主提及的帕克分级调压负载敏感泵源的具体型号是什么?能简单提及吗?我想了解一下。
  • TA的每日心情
    无聊
    2016-10-26 21:41
  • 签到天数: 14 天

    [LV.3]偶尔看看II

     楼主| 发表于 2014-8-23 22:16:29 | 显示全部楼层
    PV032R1K1A4NFTZ-PVAC1PTMNS 型号你参考下吧,我没核实,因为派克泵贵,我想知道国产力士乐泵有没有类似的泵,即一个泵上有负载流量传感调节器,还有负载压力传感调节器,既有dfr功能也有drg功能。


  • TA的每日心情
    奋斗
    2015-2-4 22:37
  • 签到天数: 2 天

    [LV.1]初来乍到

    发表于 2014-8-24 08:37:46 | 显示全部楼层
    坐等高人指点
  • TA的每日心情
    开心
    2021-3-8 11:02
  • 签到天数: 769 天

    [LV.10]以坛为家III

    发表于 2014-8-24 09:16:05 | 显示全部楼层
    外接个比例溢流阀,用PLC控制?

    该用户从未签到

    发表于 2014-8-24 10:11:22 | 显示全部楼层
