楼主: auca

负载敏感泵分级调压

[复制链接]

该用户从未签到

发表于 2014-8-24 15:36:06 | 显示全部楼层
应该是负载压力控制口。

该用户从未签到

发表于 2014-8-24 16:58:17 | 显示全部楼层

泵口压力是调压弹簧压力+比例溢流阀设定压力,调压弹簧压力设定14bar

该用户从未签到

发表于 2014-8-24 16:58:19 | 显示全部楼层

泵口压力是调压弹簧压力+比例溢流阀设定压力,调压弹簧压力设定14bar

该用户从未签到

发表于 2014-8-24 16:58:19 | 显示全部楼层

泵口压力是调压弹簧压力+比例溢流阀设定压力,调压弹簧压力设定14bar

该用户从未签到

发表于 2014-8-24 16:58:20 | 显示全部楼层

泵口压力是调压弹簧压力+比例溢流阀设定压力,调压弹簧压力设定14bar
发表于 2014-8-25 18:54:56 | 显示全部楼层
auca 发表于 2014-8-23 22:16
PV032R1K1A4NFTZ-PVAC1PTMNS 型号你参考下吧,我没核实,因为派克泵贵,我想知道国产力士乐泵有没有类似的 ...

您好,今天我在单位核实了实物,可以告知您力士乐有一种职能阀能满足您的要求,这款阀前面有网友提及过:
1、您的要求:
(1)节能---引入负载信号的负载敏感泵源,泵输出压力流量满足负载要求;
(2)多级压力控制---外接溢流阀等参与泵输出压力控制,可以输出多级压力;

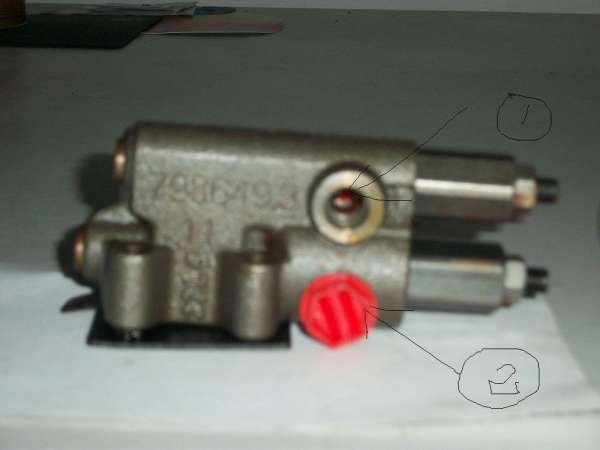

2、如图所示:(1)圆圈指示1的X口与负载信号连接,满足1-(1)要求,阀芯用普通FR阀芯即可;
(2)圆圈指示2的红丝堵口外接类似溢流阀的,满足1(2)的要求,阀芯用DRG阀芯即可;
3、保护泵的压力切断依靠外部阀控实现;
4、这款阀体用在力士乐A10V(S)0上尺寸性能均可以的;
谢谢!
发表于 2014-8-25 18:56:18 | 显示全部楼层

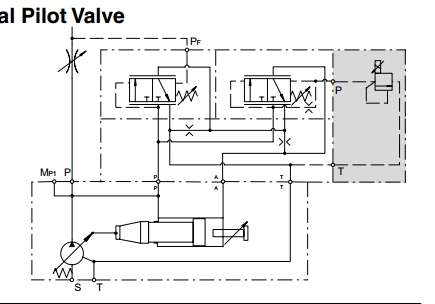

对,就是这个只能原理图,如果感兴趣,可以看看我上面的帖子,有实物和介绍。
  • TA的每日心情
    无聊
    2016-10-26 21:41
  • 签到天数: 14 天

    [LV.3]偶尔看看II

     楼主| 发表于 2014-8-25 22:29:32 | 显示全部楼层
    [email protected],这里有能人啊。
  • TA的每日心情

    昨天 21:11
  • 签到天数: 1243 天

    [LV.10]以坛为家III

    发表于 2014-8-26 17:03:15 | 显示全部楼层
    建议换sauer-dafoss的45系列泵
  • TA的每日心情
    无聊
    2020-3-21 09:44
  • 签到天数: 11 天

    [LV.3]偶尔看看II

    发表于 2021-10-1 10:13:29 | 显示全部楼层
