请问这是什么样的单向阀，工作原理是什么？

tanyi1971 · 发表于 2015-12-26 11:24:59

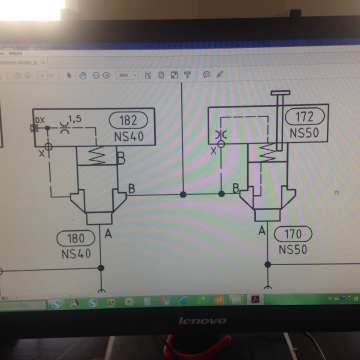

请问这是什么样的单向阀，工作原理是什么？

吸铁石 · 发表于 2015-12-26 13:36:11

　　左右两组插装阀，左边组成的机能是个单向阀，右边的组成与左边相比，貌似多了一个手动调节标识，锥阀阀芯上还多一个遥控通道

whc · 发表于 2015-12-26 14:36:49

吸铁石发表于 2015-12-26 13:36
　　左右两组插装阀，左边组成的机能是个单向阀，右边的组成与左边相比，貌似多了一个手动调节标识，锥阀阀 ...

盖板式插装阀，一个带压力控制的

tanyi1971 · 发表于 2015-12-26 15:54:10

油液都是有A口流向B口然后汇流，压力取自两个泵，180的压力比170的要高，按道理170液控单向阀是打不开的，那为什还要170阀呢？

zhanghuaqiang · 发表于 2015-12-27 11:49:09

左边的应该是控制高压小流量，右边的是低压大流量，当系统压力小于右阀调定压力时大小泵同时供油，当系统压力大于右阀调定压力时，大泵卸荷，高压泵向系统供油

rabbitmei · 发表于 2015-12-27 19:52:59

二通插装阀，查一下泰丰样本

huangyeya · 发表于 2015-12-28 08:31:45

右边盖板控制口“x"应该可以不要了，就要一节流阀盖板即可

huangyeya · 发表于 2015-12-28 08:33:52

tanyi1971 发表于 2015-12-26 15:54
油液都是有A口流向B口然后汇流，压力取自两个泵，180的压力比170的要高，按道理170液控单向阀是打不开的， ...

对呀，A流向B口，反向截止保护泵啊

xiao70ni8 · 发表于 2015-12-28 08:45:29

A通B 反向不通，右侧那个带限程杆。应该是两泵合流：一侧低压大流量一侧高压小流量。

ziying214 · 发表于 2015-12-28 09:11:29

是盖板是单向阀，上面是盖子，下面是插装阀芯，你可以查一下威格士的的盖板阀样本。就比较清楚了。
