Hydraforce的减压溢流阀PRES50-30工作原理

[复制链接]
发表于 2017-6-18 16:37:17 | 显示全部楼层 |阅读模式

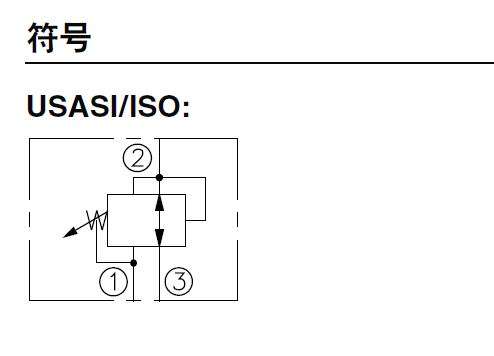

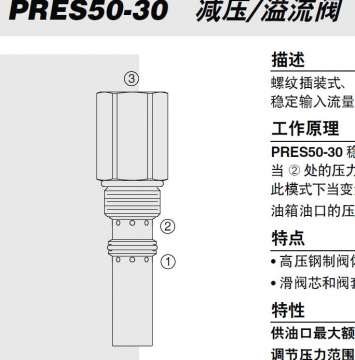

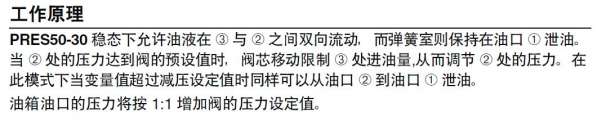

请教各位大侠,Hydraforce的减压溢流阀PRES50-30工作原理是什么样的?或者有剖视图。

Hydraforce的减压溢流阀PRES50-30工作原理

Hydraforce的减压溢流阀PRES50-30工作原理

Hydraforce的减压溢流阀PRES50-30工作原理

Hydraforce的减压溢流阀PRES50-30工作原理

Hydraforce的减压溢流阀PRES50-30工作原理

Hydraforce的减压溢流阀PRES50-30工作原理

Hydraforce的减压溢流阀PRES50-30工作原理

Hydraforce的减压溢流阀PRES50-30工作原理

  • 打卡等级:无名新人
  • 打卡总天数:18
  • 打卡总奖励:57
发表于 2017-6-28 15:03:38 来自手机 | 显示全部楼层
您是想仿制这个阀?
回复 支持 反对

使用道具 举报

 楼主| 发表于 2017-6-28 17:23:17 | 显示全部楼层
液压闲人 发表于 2017-6-28 15:03
您是想仿制这个阀?

就想知道原理而已
回复 支持 反对

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:255
  • 打卡总奖励:679
发表于 2017-7-28 23:14:58 | 显示全部楼层
与一般减压阀的主要区别是增加了一个T口,限制2口压力过高。
回复 支持 反对

使用道具 举报

发表于 2017-8-1 15:58:06 | 显示全部楼层
这是一个三通减压阀,与板式的三通减压阀类似。

3口供高压油,2口为减压控制口,1口为溢流口。

2口超过减压设定压力,2口油液可以从1口流出,避免2口油液持续上升。

剖视图是如果样本上没有的话,那基本是找不到的。
回复 支持 反对

使用道具 举报

发表于 2017-8-1 16:00:25 | 显示全部楼层
注意使用场合,最好是用于供油比较稳定的系统中。

如供油不稳定但是对减压压力稳定要求高,请使用PR50-38
回复 支持 反对
