液压原理图有一组阀看不懂，麻烦高手指点一下

本帖最后由 caiyehui 于 2024-4-18 17:25 编辑

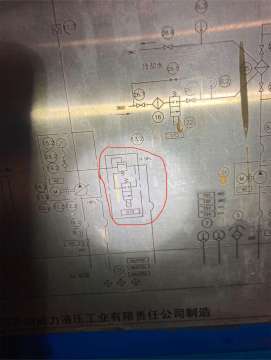

这个图片里面红色标记的部分，柱塞泵出口的卸荷阀上的那个电磁阀是怎么工作的，他是控制卸荷阀的吗？每次气泵此电磁阀线圈指示灯亮一下，大概持续2秒不到就灭了。

这个电磁阀是给溢流阀卸荷用的，当电磁阀吸合时溢流阀卸载溢流，电磁阀不通电时溢流阀正常工作。启动泵时电磁阀工作可以减小启动负荷。

从原理图看，是回油背压是否影响设定溢流压力值，图示位置回油背压不影响设定压力值，如果电磁阀换向后，回油背压值和弹簧设定值的和决定溢流压力值

就是卸荷的，电机启动时得电延时，使电机空载启动，到时断电加压。起码应该5秒。
比较常用的是常通型，电机启动完成，电磁阀得电加压。

电磁溢流阀，启动时卸荷

电磁溢流阀。常位工作，换向卸荷

电磁溢流阀，启动时卸荷

图中所示，液压泵应该是恒压变量泵，溢流阀是常闭型的，恒压变量泵启动后达到设定压力时，摆角变化不在输出流量，工作时压力发生变化降低后，摆角再次变化进行流量输出维持恒定压力；常闭型溢流阀在此处作用就是液压泵启动的同时，得电卸荷，用来保证液压泵空载启动，液压泵启动后，根据程序设置的溢流阀得电延时，断电后就可以维持系统设定的工作压力了。
此系统溢流阀的调定压力一般高于变量泵设定压力10~20bar左右。

电磁溢流阀。常位工作，换向卸荷

油威力的液压系统，硫化机，密炼机的？
