阻尼孔匹配问题

α-X · 发表于 2013-4-2 19:12:50

请教；公司的插装阀压力控制为内控，但是调试时有抖动，把插装阀芯孔扩大后震动消除，这是什么原因？插装阀盖板上也装了阻尼孔，阻尼孔径大小该怎么匹配？大了有震动，小了背压太高！想弄清楚其中的原理！欢迎高手指教！！

ptl0142 · 发表于 2013-4-2 22:00:04

不要用阻尼了。。。直接加节流阀去调吧

α-X · 发表于 2013-4-3 11:17:29

ptl0142 发表于 2013-4-2 22:00
不要用阻尼了。。。直接加节流阀去调吧

现在设计原理就是这样的！想搞清其中的奥妙！

zhangrongji85 · 发表于 2013-4-3 13:09:21

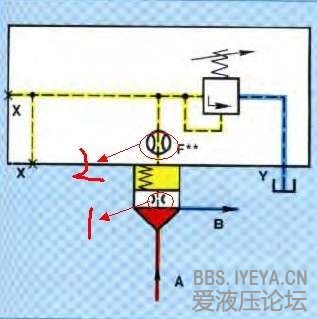

阻尼1的孔径一般随出厂时已经加工好，阀芯材质42Cr调治处理，拿到客户手里想扩孔非常困难；

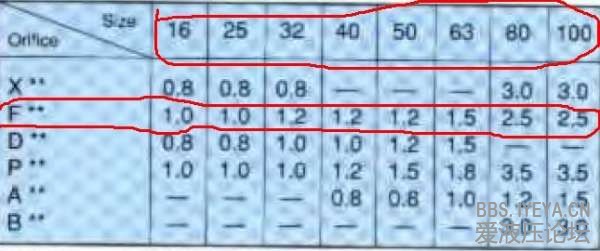

阻尼2可以参考下图尺寸推荐表

zhangrongji85 · 发表于 2013-4-3 13:16:51

阻尼2大小，应该主阀芯响应特性。选择太小，阀芯动作缓慢，响应滞后；选择太大，阀芯反应太快严重的时候，主阀溢流状态时，能听到阀芯哒哒哒的跳动。

zhangrongji85 · 发表于 2013-4-3 13:16:55

阻尼2大小，应该主阀芯响应特性。选择太小，阀芯动作缓慢，响应滞后；选择太大，阀芯反应太快严重的时候，主阀溢流状态时，能听到阀芯哒哒哒的跳动。

cyxz · 发表于 2013-4-3 15:59:02

找一本样本看看，那是实践数据，力士乐的就行。基本原理：节流产生压差，流量和通径的公式

otherguy · 发表于 2013-4-3 19:30:02

你图上所示的阻尼是动态阻尼，用于减振用的，这个需要调试出一个合适的。
计算可以做参考，一般这个位置的阻尼为可换的阻尼圆柱体，不建议直接在阀体上直接打孔形成。
并且具体的孔大小需要现场调定。

whx-002 · 发表于 2013-4-3 20:29:12

楼主，回去看控制工程~

α-X · 发表于 2013-4-6 16:01:55

zhangrongji85 发表于 2013-4-3 13:16
阻尼2大小，应该主阀芯响应特性。选择太小，阀芯动作缓慢，响应滞后；选择太大，阀芯反应太快严重的时候，主 ...

能解释下震动的原因吗？是不是压力不稳定而引起插装阀芯的平衡所致》？？
