关于电液力控系统的稳定性

蜀山飞狐 · 发表于 2013-5-29 21:58:14

你的方块图考虑连接部分的刚度了？？

紫月依依 · 发表于 2013-5-30 08:39:29

蜀山飞狐发表于 2013-5-29 21:58
你的方块图考虑连接部分的刚度了？？

是负载的刚度吧！

游勇 · 发表于 2013-5-30 13:03:08

这是从博世力士乐教材第二册找到的：

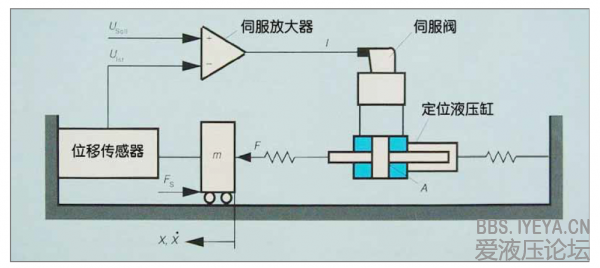

1. 闭环液压示意图：
closed loop schemic.png

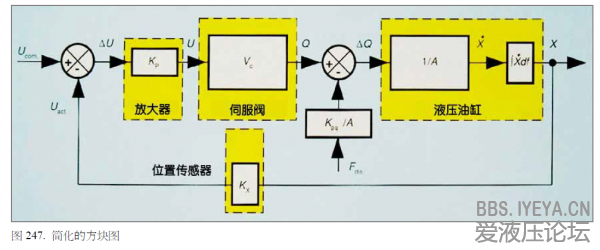

2. 闭环液压控制方块图：
closed loop block diag.png

3. 闭环液压控制传递函数：
closed loop transfer function.png

紫月依依 · 发表于 2013-5-30 16:58:02

游勇发表于 2013-5-30 13:03
这是从博世力士乐教材第二册找到的：
1. 闭环液压示意图：

这个好像是位置控制，跟力控差不多，谢谢啦！

紫月依依 · 发表于 2013-5-30 18:10:32

游勇发表于 2013-5-30 13:03
这是从博世力士乐教材第二册找到的：
1. 闭环液压示意图：

游大侠，我想请教一下，伺服阀必须要跟传感器连在一块，构成大闭环么？如果不构成位置、速度或力控系统可以么？好像比例阀可以是开环，这个不太了解？谢谢啦！

蜀山飞狐 · 发表于 2013-5-30 18:57:44

紫月依依发表于 2013-5-30 08:39
是负载的刚度吧！

没注意，你是力控制，不是位置控制....
