关于电液力控系统的稳定性

紫月依依 · 发表于 2013-5-2 14:57:42

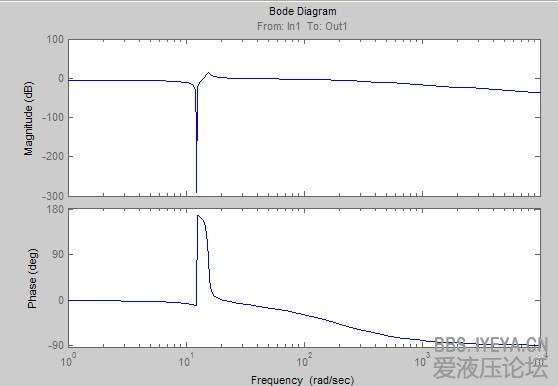

有谁懂关于电液力控系统稳定性的分析，或者有关于这方面资料的请帮下忙呗！关于系统的伯德图，得到的图如下所示，没有穿越频率，调整的话，该调整哪些参数，希望高手出来指点一下啊！！！不胜感激！！

乒乓 · 发表于 2013-5-4 17:16:31

你这个系统结构图是什么呀，也就是系统控制方案图

紫月依依 · 发表于 2013-5-5 09:32:56

本帖最后由紫月依依于 2013-5-5 09:34 编辑

乒乓发表于 2013-5-4 17:16
你这个系统结构图是什么呀，也就是系统控制方案图

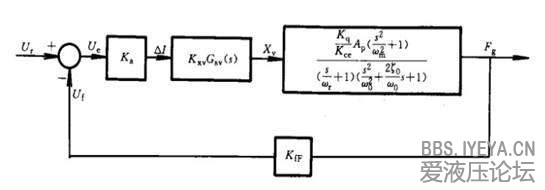

其实就是一个阀控缸的模型，阀口开度控制液压缸输出的力，其方块图如下

乒乓 · 发表于 2013-5-5 10:25:16

紫月依依发表于 2013-5-5 09:32
其实就是一个阀控缸的模型，阀口开度控制液压缸输出的力，其方块图如下

你首先得确定一下你的这些个参数是对的，然后你在调节一下Ka看看行不行

海中游 · 发表于 2013-5-22 14:15:04

这个是研发测试用的工具。
真心不懂

ttjj120 · 发表于 2013-5-22 15:05:28

学试过，正想学习

zhoutianyue · 发表于 2013-5-25 12:30:40

穿越频率反映系统的相应的快速性，你看那个参数会让系统响应快，就调哪个，一般调增益

紫月依依 · 发表于 2013-5-27 08:12:51

zhoutianyue 发表于 2013-5-25 12:30
穿越频率反映系统的相应的快速性，你看那个参数会让系统响应快，就调哪个，一般调增益

哦，谢谢啊！

jf_241 · 发表于 2013-5-29 09:45:08

机械设计手册分析得蛮到位了.可以去看看.

紫月依依 · 发表于 2013-5-29 14:52:33

jf_241 发表于 2013-5-29 09:45
机械设计手册分析得蛮到位了.可以去看看.

好的，谢谢啊！
