A10V--31系列--DR泵源开机压力冲击工程实践问题 |
|

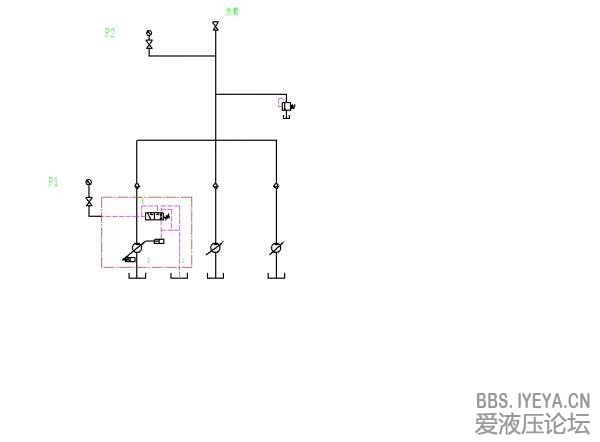

各位老师好,学生最近现场处理一个柱塞泵开机不同测压点有压力异同情况,造成客户与厂家意见异同,特向各位老师请教: 1、问题引入:泵源为A10VSODR100/31R---PPA12N00 DR=160Bar 工业液压系统 1)如简图:工况条件 (1)厂家在P1点测压检测泵体出口压力; (2)客户在P2点测量系统使用压力; (3)同时将滑阀的调压螺钉全部松开(近似泵体输出压力为10Bar); (4)未接负载,将球阀关闭; 2)开机后,出现如下情况,单向阀为管式开启压力=0.05Bar: (1)P1=10Bar; (2)P2=100~110Bar; 2、客户与厂家存在争议处(负载球阀关闭时): 1)客户认为泵体开机瞬间造成压力冲击 :1--2)--(2),因为单向阀开启压力为0.05bar,这压力从泵体输出,如果接负载会造成执行元件瞬间波动; 2)泵体厂家认可泵体开机瞬间无压力冲击:1--2)--(1),厂家认可P1测压点(在滑阀后用管接头测压点); 3、接负载后,负载执行缸位置停--起在某个节点,观察P1压力,P1压力波动从DR向下波动,波动范围为50~60Bar: 1)50~60Bar客户反映是变量泵变量时间长;这是一个问题? 2)一般柱塞泵试验台均没有接液压缸等负载执行元件观察元件位置、速度变化后泵出口压力条件,不知道这个评判标准是否准确? 谢谢,希望老师赐教一二!(简图是草画的,请谅解) 本人声明:虽是工程实践,但是是学习交流目的,如果客户或厂家看到这个帖子不要多想! | |
