仿真中出现的问题

紫月依依

所遇到的问题如下：

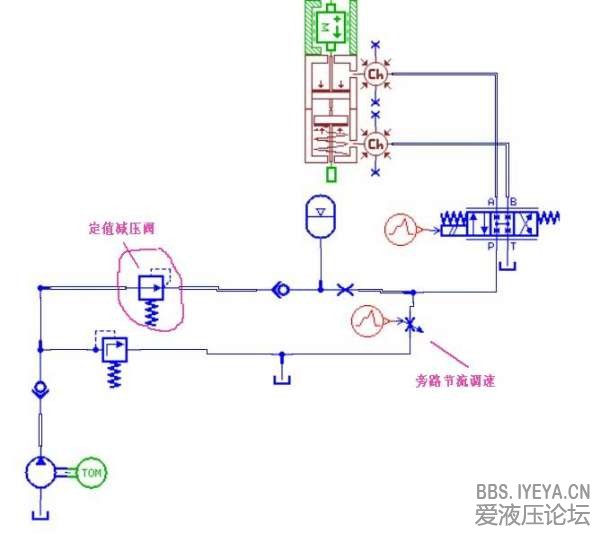

1、图中的减压阀在原理图中为定值减压阀，调定压力为80bar，AMESim中的该模型能用作定值减压阀么？需不需要重新建模啊？
2、可调节流阀组成了旁路节流调速，在仿真过程中如果不加这个可调节流阀的话，减压阀出口能保持一个恒定值为80bar，能体现出来定值减压阀的意思。加上这个可调节流阀后，只有当节流阀口开度为零时，减压阀出口才是80bar，这个该怎么办？？？
3、在书上看到说旁路节流调速应该只节流不溢流，当加上可调节节流阀，并保证不溢流的情况下，减压阀阀口怎么调整都不是80bar，这个该怎么办呢？？好像不可调和啊！！！
高手指点一下下呗！！谢谢啦！不胜感激！！！

清风慕竹

这种情况说明当加上旁通节流阀后，在节流阀开启的情况下，减压阀的出口压力始终小于减压阀的设定压力，所以起不到减压的作用，减压阀是完全开启的。

free_cat

清风慕竹 发表于 2013-5-25 10:32
这种情况说明当加上旁通节流阀后，在节流阀开启的情况下，减压阀的出口压力始终小于减压阀的设定压力，所以 ...

在节流阀后增加一个负载试下，并通过调节负载压力看下变化情况！

紫月依依

清风慕竹 发表于 2013-5-25 10:32
这种情况说明当加上旁通节流阀后，在节流阀开启的情况下，减压阀的出口压力始终小于减压阀的设定压力，所以 ...

谢谢啊！那这种情况下该怎么办呢？减压阀在这里好像没什么用？

清风慕竹

看看能不能调一下旁通节流阀的压降、通径和额定流量，只有旁通节流阀的入口压力大于减压阀的调定压力时，减压阀才起作用。液压油总是趋向压力低的流动。

清风慕竹

看看能不能调一下旁通节流阀的压降、通径和额定流量，只有旁通节流阀的入口压力大于减压阀的调定压力时，减压阀才起作用。液压油总是趋向压力低的流动。

紫月依依

清风慕竹 发表于 2013-5-27 08:21
看看能不能调一下旁通节流阀的压降、通径和额定流量，只有旁通节流阀的入口压力大于减压阀的调定压力时，减 ...

好的，谢谢啊！我试试

紫月依依

清风慕竹 发表于 2013-5-27 08:21
看看能不能调一下旁通节流阀的压降、通径和额定流量，只有旁通节流阀的入口压力大于减压阀的调定压力时，减 ...

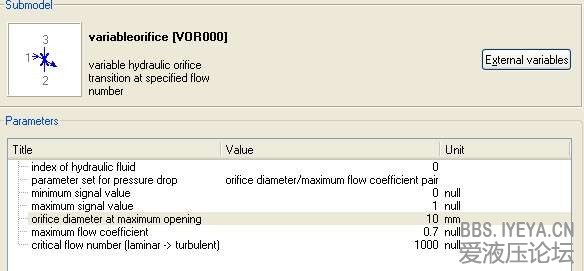

节流阀参数如图，只有通径可调，而且调整通径的话溢流阀同样会溢流，能大概保证减压阀的出口压力，还是会有部分溢流

清风慕竹

就是图中的这几个参数

紫月依依

清风慕竹 发表于 2013-5-27 09:00
就是图中的这几个参数

为什么我的跟你的不一样啊！我的节流阀的参数没有最大流量和压降啊！就只有这几个参数
