请帮我看一下这个油路有什么问题？

游勇

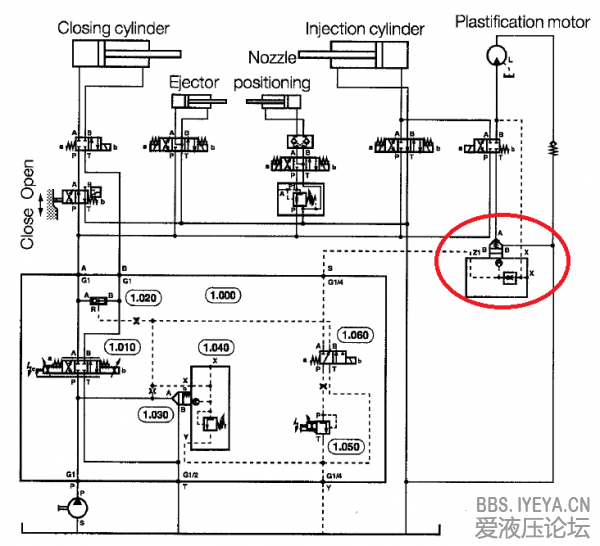

楼主可按下图原理作改动，也可在盖板下加塞，然後把X口外接。

dragon韩

游勇 发表于 2013-7-2 16:56
楼主可按下图原理作改动，也可在盖板下加塞，然後把X口外接。

哎呀，你这个也是作为注塑机的螺杆背压，跟我这个一样的，我也是从我们注塑机油路上截取一块来的，谢谢了，先看看。

游勇

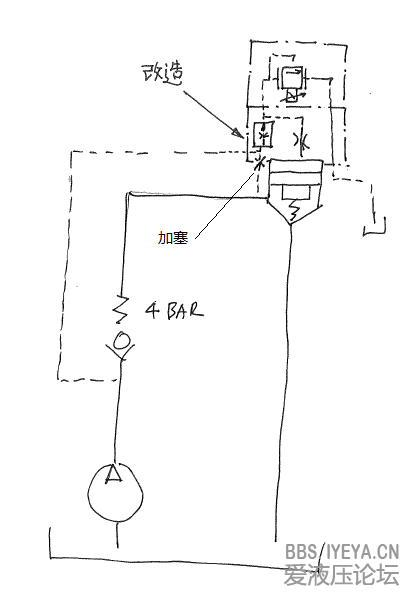

也可试试这样改：

dragon韩

游勇 发表于 2013-7-2 17:46
也可试试这样改：

好的，这样感觉是肯定可以，我试试先，谢谢。

ligud558

dragon韩 发表于 2013-7-2 08:06
那应该说-4bar的开启压力？这个阀没有控制压力的时候就是开启的，压力弹簧在阀芯下面。

个人建议，你去看看液压元件，了解一下逻辑阀的工作原理

dragon韩

ligud558 发表于 2013-7-3 20:10
个人建议，你去看看液压元件，了解一下逻辑阀的工作原理

我一般是看力士乐的样本的，工作原理上面都有，那请教下正确的说法是怎么样的？

dragon韩

游勇 发表于 2013-7-2 17:46
也可试试这样改：

今天试了一下游兄的这个方法，只是我直接把主阀里面4bar的弹簧拿掉了，然后调速阀换成了节流塞（直接装调速阀也不行，不知道为什么），现在可以起压了。

ligud558

dragon韩 发表于 2013-7-4 16:57
今天试了一下游兄的这个方法，只是我直接把主阀里面4bar的弹簧拿掉了，然后调速阀换成了节流塞（直接装调 ...

那我想问哈你几个问题：1、你采用这种方案后，Y口还有油吗2、你逻辑阀弹簧腔的油液是从阻尼前引的还是阻尼后3、你采用那个调速阀有什么作用？谢谢

YYLI

Y口有油流出 首先确定比例溢流阀有问题 要不就是阀芯密封不好  要不就是没得电 或者给定的信号太小

dragon韩

ligud558 发表于 2013-7-5 21:28
那我想问哈你几个问题：1、你采用这种方案后，Y口还有油吗2、你逻辑阀弹簧腔的油液是从阻尼前引的还是阻尼 ...

1，压力没达到设定压力是没有油的，2.阻尼后，3因为这个比例溢流阀最大流量是2.5L/min,调速阀是一升的，我也试过只用阻尼，也是可以的。
