AMESIm比例换向阀建模

331966342 · 发表于 2013-8-2 09:33:57

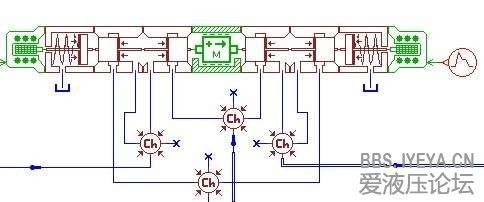

用HCD库建了一个比例换向阀模型，想验证一下流量是否跟着控制信号比例增加或减少，该如何测量这个结果

chenyueyun · 发表于 2013-8-4 09:59:18

输入信号，测量流量的变化值，绘制曲线。。。。

xuexiyeya · 发表于 2013-8-9 18:35:33

你好，首先你要知道，改变控制信号的输入，会直接影响到阀芯的位移，而阀芯的位移会影响到过流面积，然后在根据薄壁小孔的流量公式才会影响的阀的流量输入信号和流量没有直接的关系！

331966342 · 发表于 2013-8-15 15:26:39

chenyueyun 发表于 2013-8-4 09:59
输入信号，测量流量的变化值，绘制曲线。。。。

好的，谢谢啦，现在已经解决啦

331966342 · 发表于 2013-8-15 15:27:33

xuexiyeya 发表于 2013-8-9 18:35
你好，首先你要知道，改变控制信号的输入，会直接影响到阀芯的位移，而阀芯的位移会影响到过流面积，然后在 ...

呵呵，受教啦，由于不是液压方向，很多都不懂

tt520 · 发表于 2013-8-31 21:14:49

学习中，觉得元件模型还要认真看看

DAODAO · 发表于 2013-9-15 16:43:16

xuexiyeya 发表于 2013-8-9 18:35
你好，首先你要知道，改变控制信号的输入，会直接影响到阀芯的位移，而阀芯的位移会影响到过流面积，然后在 ...

你好，能请教一下，如何将压强信号转换成电信号0，1吗？再由电信号控制开关换向阀的开去关闭。能指点一二吗。

xuexiyeya · 发表于 2013-9-20 15:58:24

DAODAO 发表于 2013-9-15 16:43
你好，能请教一下，如何将压强信号转换成电信号0，1吗？再由电信号控制开关换向阀的开去关闭。能指点一二 ...

在测压点处放一个压力传感器，然后要定义当x信号大于多少是是1 这样就可以了

xiaoyuer888 · 发表于 2014-4-16 10:02:54

油缸内部装有位移传感器，PLC要检测到位移值，然后对比例方向阀阀口开度及比例溢流阀压力进行控制，请问这个过程在AMESIm中怎么实现啊，谢谢了

baozi_5 · 发表于 2014-5-8 20:20:17

能请教一下你得信号该如何加的？还有如果把它变为伺服阀该如何建立反馈？
