关于卡套式管接头配管问题的求教

wanghao0201 · 发表于 2013-8-8 10:47:26

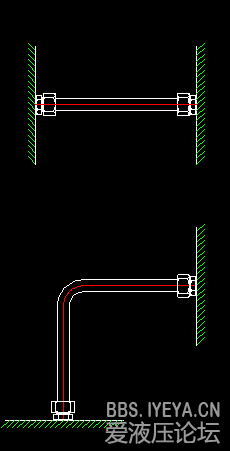

卡套式管接头在预装的时候无缝管是要顶到底的（如图一），然后在正式装配。这时候问题来了，如果是两个直通的管接头或者是90°管接头配管（如图二），这时钢管根本就放不进去。是配管不对？还是接头选用问题？跪求

图二

图一

液压工兵 · 发表于 2013-8-8 13:07:47

一般像你这种硬硬接触的情况做好是用软管，抗振，硬管用着容易漏油

愛不释手 · 发表于 2013-8-8 14:11:25

是可以使用的，把工件固定螺钉拆下来，配管后装上。

许雷 · 发表于 2013-8-8 17:56:32

应尽量减少这种配管，这样有很多的弊端，一是泄漏问题，如果有温差变化泄漏会更严重；二是装配维修问题，这样是很难装配维修的，可以换软管或者换接头

wanghao0201 · 发表于 2013-8-8 18:26:45

老师们，这样配管的缺点我知道，但是如果就是按照图二的方式配管，我觉得不是泄露不泄露的问题，而是根本就装不上。

风速不减 · 发表于 2013-8-10 09:20:09

单从配管角度，图2中打弯那种在管径不大于20mm，壁厚不大于2mm可修配完成，但是后期使用效果不一定是很好，如果必须使用这种结构，可采用铰接对铰接贴壁布置；上面那幅图直通对直通而且两头都是死点，这是绝对闭环，没有组成环，根本无法装配，这种情况使用软管连接更好些。

qqqqqqwwww · 发表于 2013-8-10 11:04:37

wanghao0201 发表于 2013-8-8 18:26
老师们，这样配管的缺点我知道，但是如果就是按照图二的方式配管，我觉得不是泄露不泄露的问题，而是根本就 ...

象这两种情况,只有把相连接的锥度接头松开,使其有间隙后,将管子插入后再紧固,不这样是无法将硬管装入的。

a063609 · 发表于 2013-8-15 22:31:05

用软管便于维护，缓冲压力波动

临沂二手液压 · 发表于 2013-8-16 07:57:19

没必要太执着于形势，改个方法能更好的达到目的
