三通减压阀--求解释

枫，子 · 发表于 2013-9-16 17:10:58

求解释，Y 口和T口分别用在什么情况下？

谁心索欲 · 发表于 2013-9-16 20:24:18

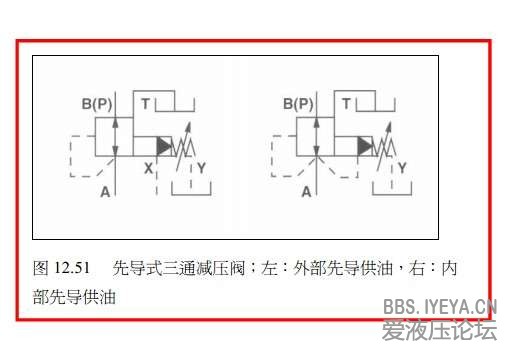

是溢流减压阀，当出口压力瞬时增大时，阀芯右移行使溢流功能，T口为溢流泄压，所以当供油压力大于设定压力的时候T就起作用了。X、Y为先导的进排油方式，左边的为外供外排，右边的内供外排。Y口接的是什么呢，没有这个口想调压的话可能你就要来句国骂了。

枫，子 · 发表于 2013-9-16 21:18:21

谁心索欲发表于 2013-9-16 20:24
是溢流减压阀，当出口压力瞬时增大时，阀芯右移行使溢流功能，T口为溢流泄压，所以当供油压力大于设定压力的 ...

X控制油是用来干什么的呢？？

枫，子 · 发表于 2013-9-16 21:24:25

谁心索欲发表于 2013-9-16 20:24
是溢流减压阀，当出口压力瞬时增大时，阀芯右移行使溢流功能，T口为溢流泄压，所以当供油压力大于设定压力的 ...

Y口是减压的内泄口？有时候Y口还接元件呢。不接油箱，啥意思呢。指点啊。。

lxxl · 发表于 2013-9-16 22:09:46

X提供的是控制压力啊，经减压阀之后A口压力始终比X口压力高一个弹簧的压力。比如，将LS压力连接到X口，则A口压力始终感应负载的压力，并维持比负载高一个弹簧的压力值。

枫，子 · 发表于 2013-9-17 07:50:54

枫，子发表于 2013-9-16 21:18
X控制油是用来干什么的呢？？

不是不明白什么叫先导，而是此处不知道这里的先导X油路是干什么的。减压阀里可没有控制油啊？？

枫，子 · 发表于 2013-9-17 07:51:43

谁心索欲发表于 2013-9-16 20:24
是溢流减压阀，当出口压力瞬时增大时，阀芯右移行使溢流功能，T口为溢流泄压，所以当供油压力大于设定压力的 ...

不是不明白什么叫先导，而是此处不知道这里的先导X油路是干什么的。减压阀里可没有控制油啊？？

枫，子 · 发表于 2013-9-17 07:53:19

lxxl 发表于 2013-9-16 22:09
X提供的是控制压力啊，经减压阀之后A口压力始终比X口压力高一个弹簧的压力。比如，将LS压力连接到X口，则A口 ...

怎么说的和三通补偿阀一样的功能了呢、？哥们
指点下

lxxl · 发表于 2013-9-17 21:53:00

枫，子发表于 2013-9-17 07:53
怎么说的和三通补偿阀一样的功能了呢、？哥们
指点下

对啊，看你实际是怎么应用的了，这个三通减压溢流阀可以作为补偿器使用，只是始终与X控制比较而已。

liurhdu · 发表于 2013-9-22 15:47:01

你看阀的机械图就比较清楚了，有时候看功能图不清楚的
