A10VSO..DFR 相关疑问的解答

  [复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:3
发表于 2013-10-7 20:51:33 | 显示全部楼层
xwy@home 发表于 2013-10-5 22:13
您好,关于的解释,学生有些不太明白,能否赐教一二,谢谢!
“这里DR是谈话单独控制的,也有的A10VO泵是 ...

泵P口通过一个节流口,到达DR的弹簧端,二者相加和P口压力平衡。这个好处是只需很小的弹簧即可。同时,壳体也可以做小些。
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:3
发表于 2013-10-7 20:56:12 | 显示全部楼层
本帖最后由 seetheworld 于 2013-10-7 20:57 编辑

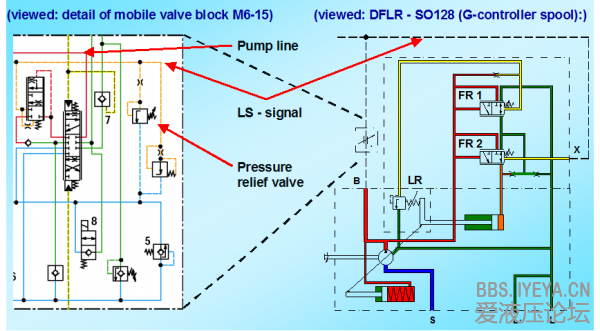

详见此图。
FR1即DR。
回复 支持 反对

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1256
  • 打卡总奖励:4603
发表于 2013-10-8 15:34:18 | 显示全部楼层
seetheworld 发表于 2013-10-7 20:56
详见此图。
FR1即DR。

您好,谢谢您图文并茂的赐教:
1、DFLR一般简略油路是FR的X口与泵出口连接构成闭环;
2、您提及的图片油路是DR与与泵出口连接,个人感觉作用有两个:
(1)利用压力口液压力而降低DR弹簧刚度,简化结构;
(2)通过DFR阀内部油路形成原有DFLR外控闭环油路;
3、您提供的资料,出处何来?如果方便能提供细节,我自己找找,学些以下。
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:3
发表于 2013-10-9 22:09:01 | 显示全部楼层
xwy@home 发表于 2013-10-8 15:34
您好,谢谢您图文并茂的赐教:
1、DFLR一般简略油路是FR的X口与泵出口连接构成闭环;
2、您提及的图片油 ...

就这一张图片,没有过多的资料。在百度文库找的。
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:3
发表于 2013-10-9 22:09:02 | 显示全部楼层
xwy@home 发表于 2013-10-8 15:34
您好,谢谢您图文并茂的赐教:
1、DFLR一般简略油路是FR的X口与泵出口连接构成闭环;
2、您提及的图片油 ...

就这一张图片,没有过多的资料。在百度文库找的。
回复 支持 反对

使用道具 举报

发表于 2013-10-10 11:35:49 | 显示全部楼层
见解很明白了,谢谢
回复 支持 反对

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1256
  • 打卡总奖励:4603
发表于 2013-10-10 11:45:08 | 显示全部楼层
seetheworld 发表于 2013-10-9 22:09
就这一张图片,没有过多的资料。在百度文库找的。

谢谢,有机会互相讨论学习。
回复 支持 反对

使用道具 举报

发表于 2013-10-12 13:09:10 | 显示全部楼层
xwy@home 发表于 2013-10-5 21:41
1、关于第一个问题,完全同意游老师的解释;
2、FR力士乐样本标准范围是14~22bar;
3、压差14bar是泵斜盘 ...

老师好,不知FR的调节情况有没有可能使FR阀芯两端压差超出这个14~22bar范围的呢?
回复 支持 反对

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1256
  • 打卡总奖励:4603
发表于 2013-10-12 15:56:02 | 显示全部楼层
彩~~~ 发表于 2013-10-12 13:09
老师好,不知FR的调节情况有没有可能使FR阀芯两端压差超出这个14~22bar范围的呢?

可以呀,调整FR弹簧力即可,关键是有流量计、压力表等测试设备,检验恒压时压力、流量的变化。
回复 支持 反对

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1256
  • 打卡总奖励:4603
发表于 2013-10-12 19:46:09 | 显示全部楼层
seetheworld 发表于 2013-10-7 20:56
详见此图。
FR1即DR。

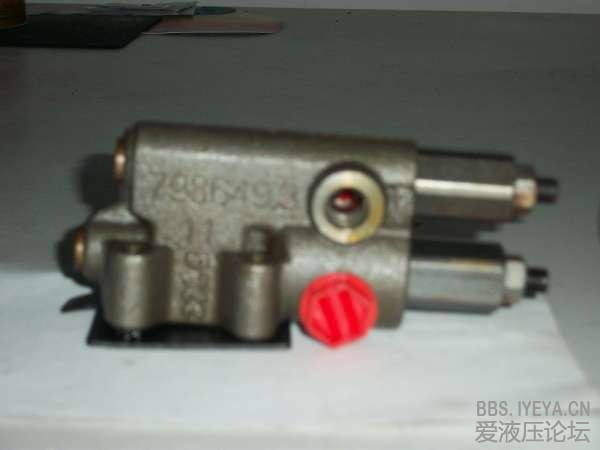

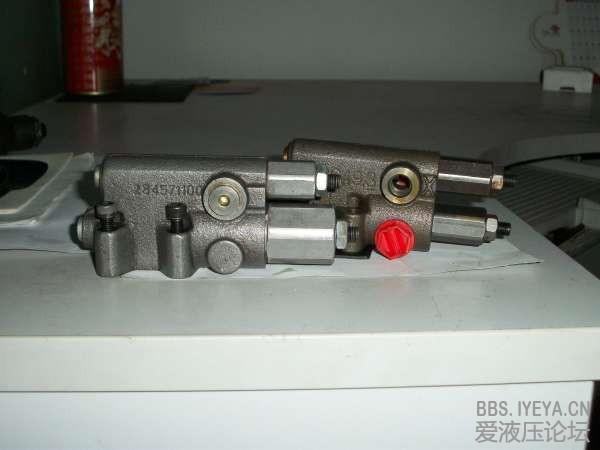

您好,今天一个机遇接触到一支您提及的FR1(2)的滑阀,如图2所示,同时我也将普通DR与这种阀对比了一下如图1,分享一下:
1、注意图2上X口味FR1,下面红色堵头的为FR2;
2、仔细看看FR2未必和泵出口连接发挥DR压力切断功能,这一点需要大家讨论一下了。
3、如果FR2不构成DR功能,那么泵本身的压力切断有谁实现呢?
谢谢,如果哪位老师见图有新的赐教,学生不胜感激!

点评

红色的出口是连接到泵壳上的的恒功率阀。泵壳上的恒功率买际上的压力是受变量摆盆控制。流量越大,在越低压力下流量便会改变。  详情 回复 发表于 2013-10-12 20:35
