换向阀的流量上不去

mhs · 发表于 2013-10-8 23:03:01

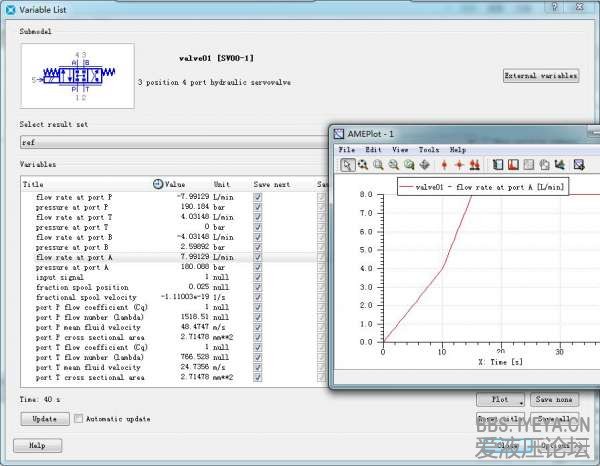

泵带动液压缸，电磁换向阀最大流量设为100L/min，但最多到8L/min，这是怎么回事？

远洋孤灯 · 发表于 2013-10-9 15:04:35

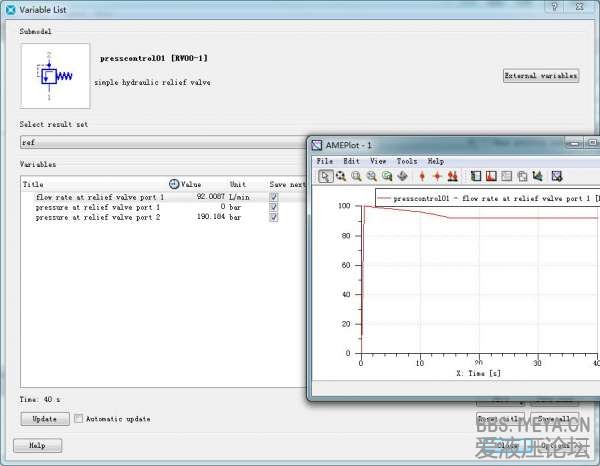

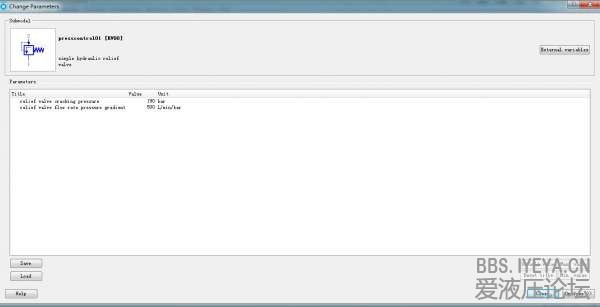

流量都溢流了，把溢流阀开启压力增大

wxyeva · 发表于 2013-10-9 19:34:52

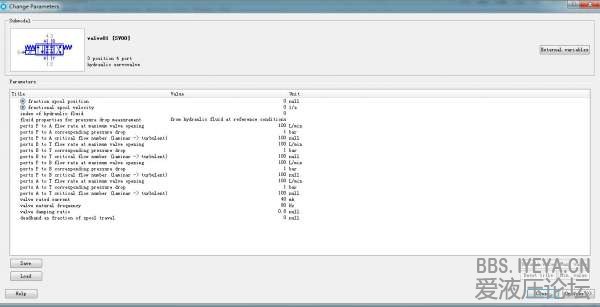

应该是换向阀的开口参数没设置好吧

mhs · 发表于 2013-10-9 21:17:19

wxyeva 发表于 2013-10-9 19:34
应该是换向阀的开口参数没设置好吧

请问怎么设？我已把可通过流量设为最大。

mhs · 发表于 2013-10-9 21:25:10

远洋孤灯发表于 2013-10-9 15:04
流量都溢流了，把溢流阀开启压力增大

那样阀的压降太大了，不合理吧。

wxyeva · 发表于 2013-10-10 08:07:42

输入电流和阀里的电流参数设置正确了吗？

mhs · 发表于 2013-10-11 21:22:27

wxyeva 发表于 2013-10-9 19:34
应该是换向阀的开口参数没设置好吧

已解决，减小pressure drop就可以了

ouenha_1980 · 发表于 2013-10-28 11:08:12

mhs 发表于 2013-10-11 21:22
已解决，减小pressure drop就可以了

我想问一下，你减少P口到A口的PRESSURE drop的话根据流量公式q=Cd A 根号下Δp/ρ , 流量不是应该更小吗？

chen2013 · 发表于 2017-4-7 15:46:18

将换向阀的压降增大，回油路上若有节流阀阀口适当增大
