请教SUN平衡阀导压比

shlixin · 发表于 2013-11-10 13:34:47

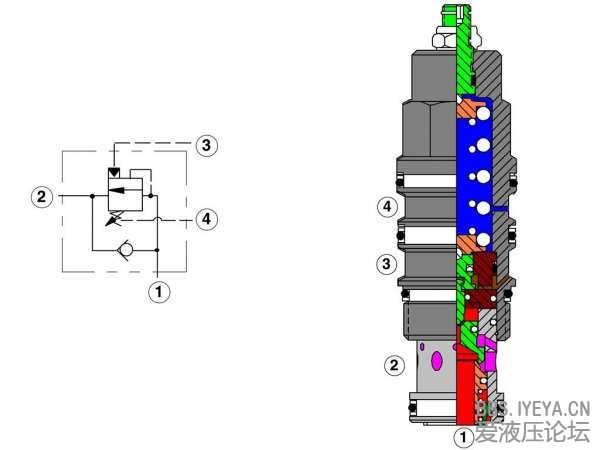

关于sun公司CWIG型平衡阀，导压面积为A3，溢流面积为何是A1-A2呢？

shlixin · 发表于 2013-11-10 13:44:40

[img][/img]

shlixin · 发表于 2013-11-10 13:59:20

A2即指主阀芯全面积，A1指向前伸出那部分圆柱面积

541.91 KB, 下载次数: 97

售价: 5 金钱 [记录] [购买]

插装阀

突然自我 · 发表于 2013-11-10 14:13:39

这个事什么作用的啊，能解释下吗

qqqqqqwwww · 发表于 2013-11-10 17:24:54

溢流面积是A2-A1吧，这个应该很好看啊，没什么难度啊，

qqqqqqwwww · 发表于 2013-11-10 20:47:13

shlixin 发表于 2013-11-10 13:44
[/img]

先导油作用面积为A3，1口压力即溢流时压力油的作用面积是A2减去A1，估计是颠倒了。

液压虫子 · 发表于 2013-11-11 20:18:44

想弄张图片，弄了半天没粘贴上

shlixin · 发表于 2013-11-11 20:51:12

小弟不明，请教qqqqqqwwww。溢流面积为何不是A1，我感觉A2-A1这一环形面积貌似被前后抵消了，谢谢

qqqqqqwwww · 发表于 2013-11-11 21:17:43

shlixin 发表于 2013-11-11 20:51
小弟不明，请教qqqqqqwwww。溢流面积为何不是A1，我感觉A2-A1这一环形面积貌似被前后抵消了，谢谢

个人理解：你的理解是首先是A1的圆柱面积受力将主阀芯打开，我的理解是圆柱部分是被动的，首先是环形面积的那部分先动作，带动圆柱部分动作将主阀芯打开。

qqqqqqwwww · 发表于 2013-11-11 21:28:50

shlixin 发表于 2013-11-11 20:51
小弟不明，请教qqqqqqwwww。溢流面积为何不是A1，我感觉A2-A1这一环形面积貌似被前后抵消了，谢谢

对不起，看错了，受力面积应该是A1。
