柱塞泵与马达柱塞、滑靴等结构问题探讨

xiaoshxin · 发表于 2013-12-7 21:35:29

iHydraulic 发表于 2013-12-7 21:18
对的，碰巧前天碰上林德的过来推销液压件，还特地讲解了他们的柱塞包滑靴钢对钢铰接，21度角配流盘专利。

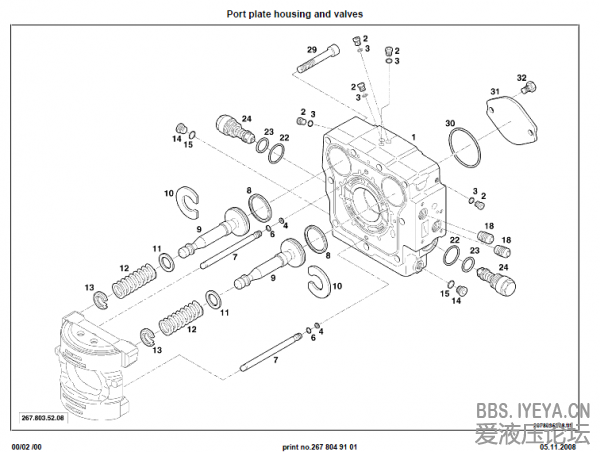

林德的这个配流盘有的怪

光明磊落 · 发表于 2014-1-6 19:23:10

大侠资料这么多，膜拜呀！

asekss · 发表于 2014-1-6 20:32:38

弹簧的作用是使柱塞回位，有些零件是隔套和垫圈
- 本文出自液压圈，原文地址：https://www.iyeya.cn/thread-18595-2-1.html

摆渡人 · 发表于 2014-1-6 21:05:24

件6是滑靴定隙保持板，一般是青铜板件
和柱塞包滑靴的结构一起，是林德泵上的标准结构
柱塞包滑靴可比滑靴包柱塞，得到更大的斜盘摆角，从而可节省空间

动感小超 · 发表于 2014-1-7 19:29:54

“力士乐A4VG闭式泵伺服机构”这份资料能共享么？

sdh1818 · 发表于 2014-1-8 08:26:14

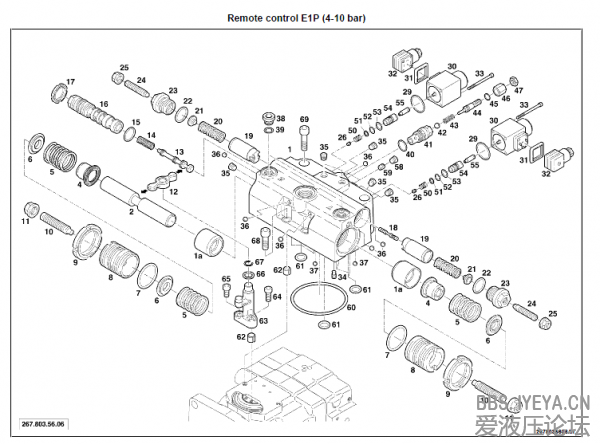

好图，学习了，有A4VG中EP阀的工作原理吗？

崇拜 · 发表于 2016-2-10 23:18:39

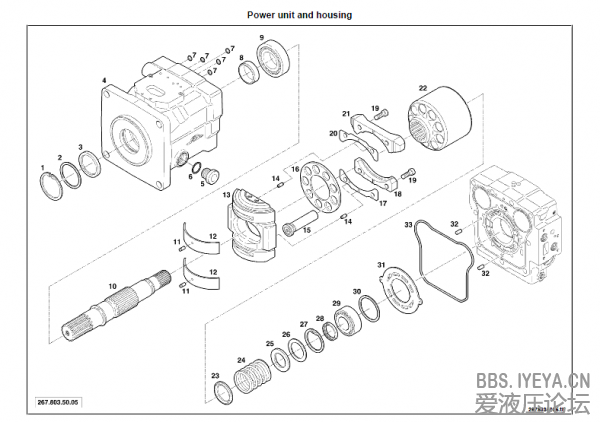

图1、13，14是刹车片与摩擦片。看图为行走马达。图2、就是缸体的摩擦副。图3、压块和衬板是在泵吸空等情况下保护机芯件的。图4中的2、是衬板.摆盘与壳体的弧道的摩擦副可以理解为。最后一个图中的弹簧，应该是提供预紧力的。

崇拜 · 发表于 2016-2-10 23:27:15

个人理解请指正。还有就是你下面问到的问题、安装摩擦片那个属于行走马达例如170/85.摩擦片是由液控油控制的。另一个柱塞内弹簧？你确定没看错？

931762996 · 发表于 2016-2-17 21:22:27

13.14是刹车片

赛众液压 · 发表于 2016-2-24 13:25:30

xiaoshxin 发表于 2013-12-7 21:24
是的，目前我知道的应该是他的斜盘摆角最大了

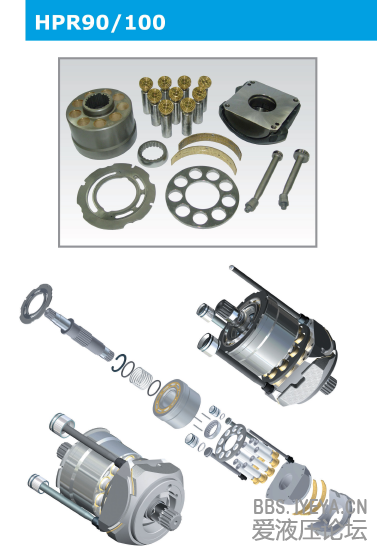

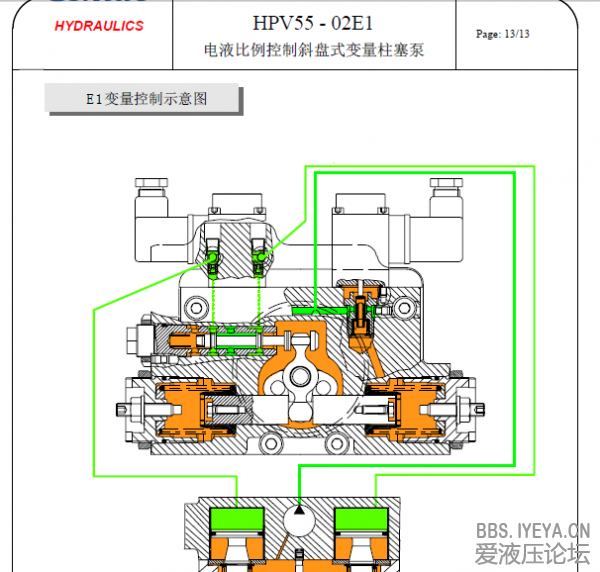

我们是做修理的，HMR135-02，HPR135-02系列的柱塞都是倒包柱塞，也就是柱塞包滑靴。他们的斜盘类似于恒压泵A1VO28，靠两边的变量活塞来实现
