关于东明泵结构及管路的不解，望各位给予指点！

选择离开 · 发表于 2013-12-26 16:46:12

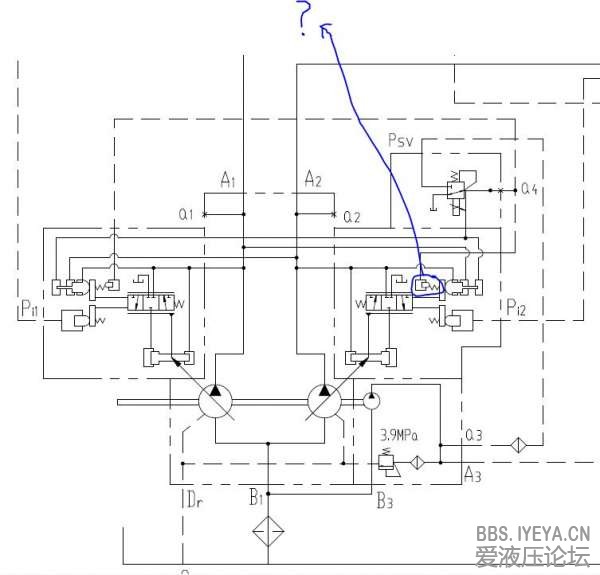

有个东明泵（T5V63）的原理图，从电磁比例阀出口出现两条油路，一条内部，一条外部（从a4油口），这条外部油路接到了泵调节器上，下图画圈部分。请问这条外部油路及画圈部分起什么作用，应叫什么控制呢？望指点，谢谢了！！！捕获.JPG

wawaadd · 发表于 2013-12-26 16:57:56

请参考川崎K3V泵的功率控制

选择离开 · 发表于 2013-12-26 17:02:07

wawaadd 发表于 2013-12-26 16:57
请参考川崎K3V泵的功率控制

我有个关于K3V泵功率控制的资料，但对于我提的问题上面没有做介绍......若您方便的话能否帮我在帖子里说明下，或者上传您手中的泵控资料，，谢谢了！！！

sdh1818 · 发表于 2013-12-26 18:42:54

百度文库里有关于K3bv的文章。

loulei · 发表于 2013-12-26 18:44:11

这个论坛上也有很多关于这方面的资料啊

woshiwsm · 发表于 2013-12-26 20:49:17

从电比例二次压力出来的，这我倒也没见过。。。

wawaadd · 发表于 2013-12-26 23:29:44

先确认一下实物是不是有个对应的活塞作用在功率弹簧上，还是有别的结构

静静等待 · 发表于 2013-12-27 07:55:06

那是一个电比例减压阀，常用于挖掘机的功率模式控制设定

选择离开 · 发表于 2013-12-27 08:43:19

奥...谢谢各位了,,电磁比例阀出来另外一路用于变功率控制，这个清楚些，就是这一路在好多川崎泵包括K3V63/K3V112/K3V140/160/200/及K5V泵等都没见到这一路。似乎两路起的作用相反......

lovewutao · 发表于 2013-12-27 09:30:28

woshiwsm 发表于 2013-12-26 20:49
从电比例二次压力出来的，这我倒也没见过。。。

铲斗增力~
