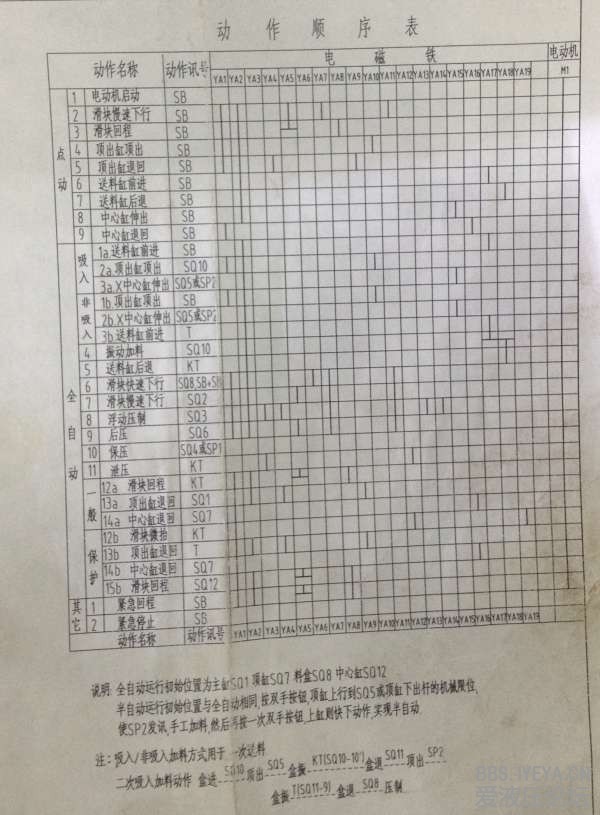

帮忙看下这个压机原理图

aiyeyazhouliang · 发表于 2014-1-4 08:31:27

工作是下面的油缸顶出工作台，小油缸送料，大油缸往下压放在平台上的料，然后保压再泄压回程，就这样循环

huanghaihua · 发表于 2014-1-6 22:34:11

当大油缸往下压时，YA6通电时，大油缸就快速下行。当大油缸加压或收回时，就YA6旁边的溢流阀或YA5旁边的溢流阀起作用，这两个溢流阀算是起调速作用吧。YA4、YA3的作用应该同上吧。但具体功能要结合实际工况去来分析。YA12起泄压作吧。我就不明白YA13、YA14起什么作用？请楼主能说明吗？

周末疯 · 发表于 2014-1-7 10:55:31

把工况情况说明白，让高手分释

aiyeyazhouliang · 发表于 2014-1-9 13:08:52

huanghaihua 发表于 2014-1-6 22:34
当大油缸往下压时，YA6通电时，大油缸就快速下行。当大油缸加压或收回时，就YA6旁边的溢流阀或YA5旁边的溢流 ...

这就是工艺流程，麻烦再分析一下

huanghaihua · 发表于 2014-1-15 22:14:20

aiyeyazhouliang 发表于 2014-1-9 13:08
这就是工艺流程，麻烦再分析一下

工艺流程，几乎是说明其工作原理了。你还有对哪方面理解不明的？

polarstar · 发表于 2014-1-21 10:05:06

新手请教一下：
1.压缸是差动控制
2.左下角液压缸上腔如何回油？上腔管路中有个单向阀，4和6之间
