帮忙看下这个压机原理图

aiyeyazhouliang · 发表于 2014-1-3 17:52:21

右边的红圈部分那几个阀除了起溢流作用外，在系统中还起哪些作用

aiyeyazhouliang · 发表于 2014-1-3 17:55:33

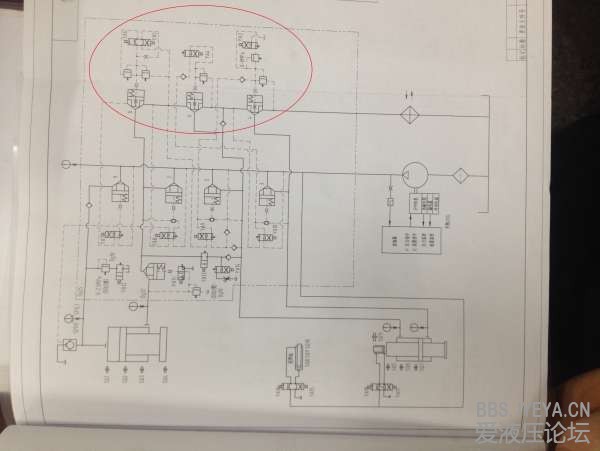

原理图，请帮忙看看

henry214 · 发表于 2014-1-3 18:58:26

有点子挡吗？这个看不太清楚的。阀的作用要结合工况的。

木木727 · 发表于 2014-1-3 19:09:26

真心看不清楚啊，都看不清楚回路

dy1xue · 发表于 2014-1-3 19:51:11

楼主最好将工况说明一下，特别是图中SQ1-11与YA3-18是啥关系？总感觉在系统中还起到平衡负载之用。

aiyeyazhouliang · 发表于 2014-1-3 20:04:48

没有电子版的，把照片放大就好了，动作我看过，下面这个油缸顶起工作台，小油缸就推料然后上面大油缸压下来，到压力就停止，然后保压再泄压再回去，就这样循环

aiyeyazhouliang · 发表于 2014-1-3 20:21:40

dy1xue 发表于 2014-1-3 19:51
楼主最好将工况说明一下，特别是图中SQ1-11与YA3-18是啥关系？总感觉在系统中还起到平衡负载之用。

没有电子档的，把图片放大能看清楚了，我看过动作，下面的油缸顶起工作台，小油缸把料送到工作台，然后大油缸往下压料，到压力保压然后泄压再回程，就这样循环工作，至于行程开关应该是限位和用来检测位置的，然后再去控制电磁阀

fkccc123 · 发表于 2014-1-3 20:32:34

能不能说说这个工作过程

huanghaihua · 发表于 2014-1-3 22:47:43

这个油路图，应该是油压机上的吧

游勇 · 发表于 2014-1-4 08:12:36

不通电时是溢流阀，通电时和对应的罗辑阀组成方向阀功能。
