两个多路阀并联接在一个泵上，能不能正常工作？

zhangwei · 发表于 2014-3-13 11:09:44

从这个系统来看，左边多路阀不能单独工作，右边的多路阀可以单独工作两个也可以同时工作。

752541536 · 发表于 2014-3-13 20:06:52

zhangwei 发表于 2014-3-13 11:09
从这个系统来看，左边多路阀不能单独工作，右边的多路阀可以单独工作两个也可以同时工作。

同意您的看法，怎么做能让左边的阀单独动作呢？

752541536 · 发表于 2014-3-13 20:19:34

xiaoshxin 发表于 2014-3-13 08:41
直观逻辑分析：
1、当两个多路阀都不动作时，两个泵都卸荷
2、当左边多路阀不动作时，左边泵卸荷，右边泵 ...

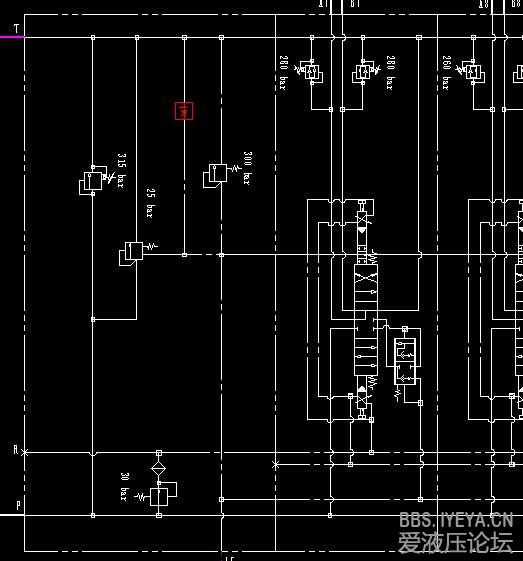

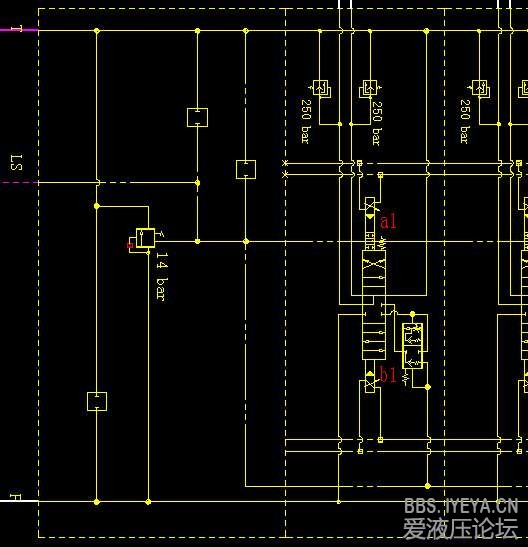

如图，这分别是两个阀的具体压力设定，我现在怀疑左边的阀不能单独动作

dy1xue · 发表于 2014-3-13 21:05:52

752541536 发表于 2014-3-12 20:37
为什么不会？如果左边的阀有动作，右边的阀不动的话，右边的阀溢流压力肯定比左边的工作压力低，那不就溢 ...

您还是把所有的过载阀压力标清楚，工况说一下，发一张清晰的图片让大家好好的看看。我从总体上看一下，认为如此，细节看不清了。

dy1xue · 发表于 2014-3-13 21:06:03

752541536 发表于 2014-3-12 20:37
为什么不会？如果左边的阀有动作，右边的阀不动的话，右边的阀溢流压力肯定比左边的工作压力低，那不就溢 ...

您还是把所有的过载阀压力标清楚，工况说一下，发一张清晰的图片让大家好好的看看。我从总体上看一下，认为如此，细节看不清了。

俺要嗝屁了 · 发表于 2014-10-8 19:59:39

这个图真的有点意思，同时带两套系统

mhy0129 · 发表于 2014-10-8 20:16:55
