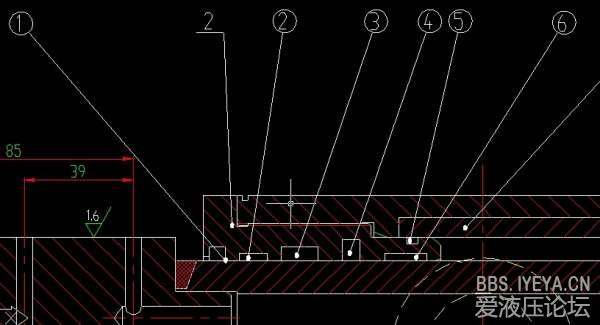

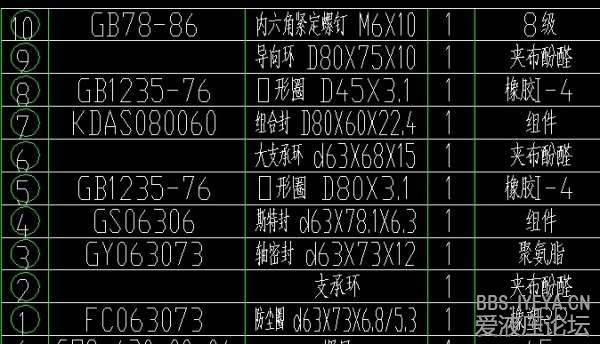

设计的油缸封不住油

分开旅行 · 发表于 2014-4-6 19:31:34

在加一道斯特封

分开旅行 · 发表于 2014-4-6 19:34:32

可以参考参考

油啊 · 发表于 2014-4-6 20:20:32

结构没问题。把密封件的沟槽尺寸说下。检测一下。

油啊 · 发表于 2014-4-6 20:26:00

导向套公差大了单边0.15mm大了。单边0.06左右

keneya · 发表于 2014-4-7 10:58:36

油啊发表于 2014-4-6 20:26
导向套公差大了单边0.15mm大了。单边0.06左右

单边0.15mm不大，这是密封件的要求，单边0.06没必要那么精，压力高的话才需要那么高精度

keneya · 发表于 2014-4-7 11:00:01

油啊发表于 2014-4-6 20:20
结构没问题。把密封件的沟槽尺寸说下。检测一下。

已经检测出来了，是ISI的沟槽直径有问题，前端大0.1mm，后端大0.3mm

keneya · 发表于 2014-4-7 11:04:34

zhangwei 发表于 2014-4-4 07:58
1、密封圈沟槽底部尺寸；2、装配时密封圈是不是损伤；

是沟槽的问题，沟槽里面前部分大，后部分小

katrina · 发表于 2014-4-11 13:50:18

建议你再加一道斯特封

keneya · 发表于 2014-4-11 16:14:58

katrina 发表于 2014-4-11 13:50
建议你再加一道斯特封

这么短不用再加斯特封了，加了反而会聚压，对密封件不好

学而习知 · 发表于 2014-8-21 21:41:53

加工装配问题。结构没问题。
