这种油缸的工作原理

继续 · 发表于 2014-4-9 07:45:14

nasri 发表于 2014-4-8 22:52
请问如何看出是单作用的呢，单作用不是要么里面装了弹簧，靠弹簧复位，要么靠重力或负载复位的的么？这张 ...

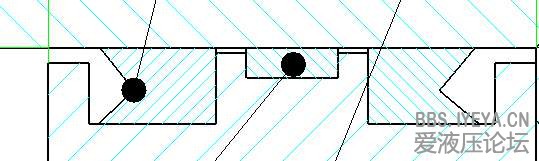

这个看密封圈、油缸用的是唇形密封圈，这个有朝向的，只能密封开口的那一次，另一侧有高压油就不能密封了，要是做双作用的油缸，活塞一定要用最少一组唇形密封圈，而且开口分别朝两侧。如下图所示：

icecreamooo · 发表于 2014-4-9 23:26:26

sdr 发表于 2014-4-9 07:19
可以堵上一边呀。

那设计这两个油口有什么作用吗？这个好像是叉车上用的升降油缸。

icecreamooo · 发表于 2014-4-9 23:29:09

继续发表于 2014-4-9 07:45
这个看密封圈、油缸用的是唇形密封圈，这个有朝向的，只能密封开口的那一次，另一侧有高压油就不能密封了 ...

嗯，这个原理是对的。

shuaiyuhua · 发表于 2014-4-15 15:06:34

叉车上的全自由油缸

斧斤 · 发表于 2014-4-15 20:15:45

有一个亮点，活塞杆中空当油管用。

蝈蝈 · 发表于 2014-4-16 07:56:08

应该和普通没什么两样，活塞到底一个反推力

zhuguoront · 发表于 2014-4-16 20:14:22

顺序油缸。上下那个堵塞一个进油一个排气

钟兴 · 发表于 2014-4-17 14:53:29

就启动时启动压力稍大

fubq116 · 发表于 2014-4-25 21:47:25

请楼主将资料发全，

yeyayougang · 发表于 2014-5-10 15:10:30

真叫你们给惊了，单作用还是双作用看看活塞上那圈用的什么的？
