这种油缸的工作原理

icecreamooo · 发表于 2014-4-7 22:51:18

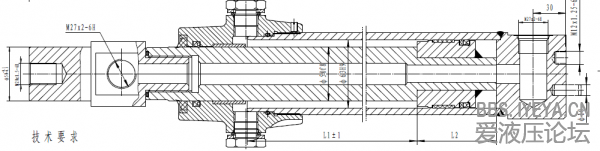

请教各位朋友，这种油缸的原理。

sdr · 发表于 2014-4-8 07:48:41

感觉没什么特殊的。

继续 · 发表于 2014-4-8 08:05:29

本帖最后由继续于 2014-4-8 08:09 编辑

单作用缸、但是应用时油口只能用一个，要么是用左边的那个、要么是右边的那个，不能同时，如同时就相当于一个管路了吧，再有就是左侧的螺堵必须有一个可以出气的。

zydhi · 发表于 2014-4-8 08:14:23

这个油缸关键在于活塞杆内的那个结构，耳轴部分是螺纹连接的，那么这个内孔加长杆的耳轴结构要解决什么问题呢？有点蹊跷。

zhidaobuzml · 发表于 2014-4-8 08:26:54

感觉没什么特别的地方呀

709366750 · 发表于 2014-4-8 08:35:29

单作用油缸，两个油口只能一个工作，是任选其一。

kjzang · 发表于 2014-4-8 09:49:03

单作用缸

海中游 · 发表于 2014-4-8 10:45:23

活塞杆收缩从左侧缸头进油。
活塞杆伸出可以从右侧缸尾进油，也可以从左侧活塞杆头M27螺孔进油。

初学者 · 发表于 2014-4-8 11:00:50

双作用油缸，

zzfjct · 发表于 2014-4-8 12:04:16

具联锁顺序作用的单作用缸，活塞到底后流向另一个执行器。

参与人数 1	金钱 +1	收起理由
继续	+ 1	很给力!这个很靠谱、应用上应该是这样用的
