起重机单向阀

沙漠之狐s1 · 发表于 2014-6-14 11:02:55

各位师傅，我现在要设计一个单向阀，单向阀的外形原理图纸已经有了要求，貌似是法兰连接（见附件），但我没有查到这个规格的法兰，50.8x88.9
麻烦有经验的人士指点下，

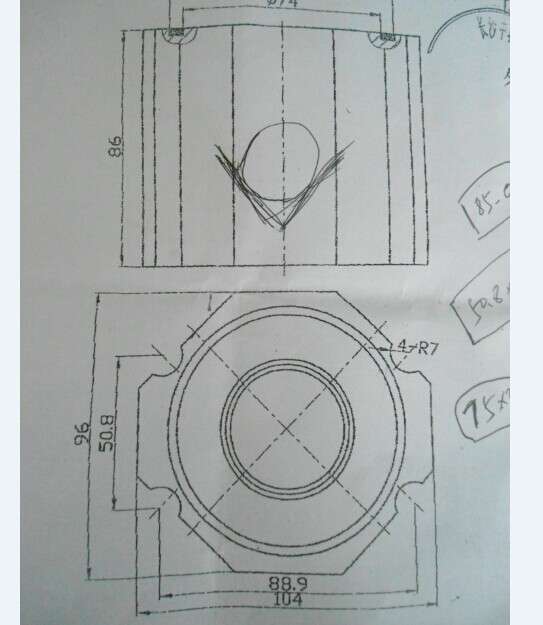

外形图

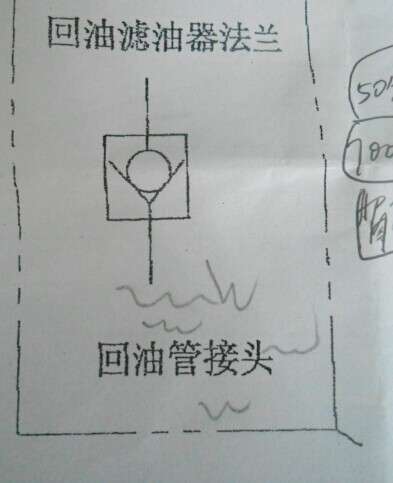

原理用途

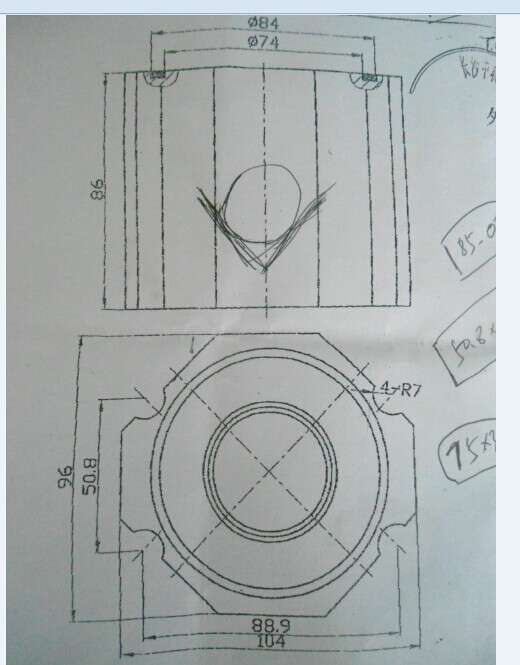

外形图

原理用途

卖女孩的火柴 · 发表于 2014-6-14 11:42:43

你这是低压的吗？用止回阀不行吗设计不麻烦吗

ligud558 · 发表于 2014-6-14 16:25:00

孩子，都求助到这里了，哥还是支持哈你

谢谢懂哥啊发表于 2014-6-14 17:45

沙漠之狐s1 · 发表于 2014-6-14 17:44:09

卖女孩的火柴发表于 2014-6-14 11:42
你这是低压的吗？用止回阀不行吗设计不麻烦吗

算是低压的，外形是不能变的，就是查不到相关标准，加工的话没有角度，无法加工啊

sixue98 · 发表于 2014-6-15 16:12:57

哪里用的单向阀？

sixue98 · 发表于 2014-6-15 16:12:59

哪里用的单向阀？

natas · 发表于 2014-6-15 20:52:57

这是bucher的单向阀，成品，不用设计，查样本吧

沙漠之狐s1 · 发表于 2014-6-23 20:21:31

natas 发表于 2014-6-15 20:52
这是bucher的单向阀，成品，不用设计，查样本吧

真的么？？我查查看

natas · 发表于 2014-6-23 21:41:42

这种单向阀流量比较大，我设计的系统用在回油路中

沙漠之狐s1 · 发表于 2014-6-24 21:41:29

natas 发表于 2014-6-23 21:41
这种单向阀流量比较大，我设计的系统用在回油路中

似的，我需要的是流量是750L/min,你自己设计过么，他那个外形上4个角应该有度数要求吧，要不机加加工不出来啊
