安全阀流量下滑的原因

清水心跳 · 发表于 2014-6-26 16:16:37

问题1 ：此阀在开启后，流量到30-40L之间是出现流量下滑 ,继续加压后流量从下滑处逐渐攀升，请指教如何修改，或者问题出在那。
问题2：此阀在开启后压力浮动变化大，每次开启后到额定流量的压力大致在1MPA 左右浮动。

wawaadd · 发表于 2014-6-26 18:37:26

油口，压力，实验设定、步骤，阀是用的定压弹簧还是比例信号，尽量给细节大家才好分析，有时候是系统问题，不一定是阀引起的

sixue98 · 发表于 2014-6-26 19:00:25

安全阀全是与调压弹簧设定的。图示没有调压簧。怎样工作，介绍一下。

fluidControl · 发表于 2014-6-26 20:38:07

是仿真还是实际测量 /给详细点的已知条件

nflzhang · 发表于 2014-6-26 21:43:37

楼主的事情好像没说的那么明白啊。

清水心跳 · 发表于 2014-6-28 15:59:14

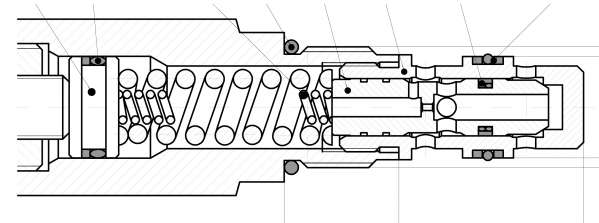

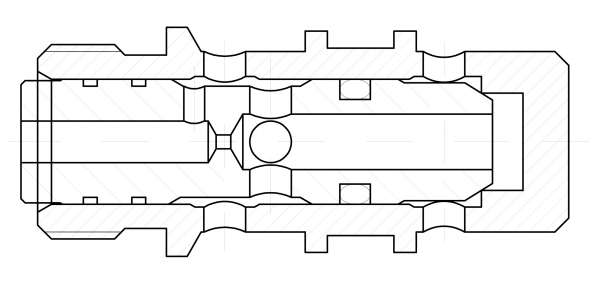

图示描述的为阀套与阀芯的组合，弹簧位于图示方向左边，右边孔为进油孔，中间孔为出油孔。图示2为压力流量的特性曲线，明显在开启线上有流量回执现象。

清水心跳 · 发表于 2014-6-28 16:05:10

bobjishou · 发表于 2014-6-28 21:25:44

调压弹簧的问题把

清水心跳 · 发表于 2014-6-30 15:12:50

不是的验证过，标杆阀弹簧装上去一样的问题，标杆阀的组件装上去就没有问题
