Amesim仿真，油缸大小腔流量怎么不同步，模型见附件，

胡子 · 发表于 2014-7-16 20:56:44

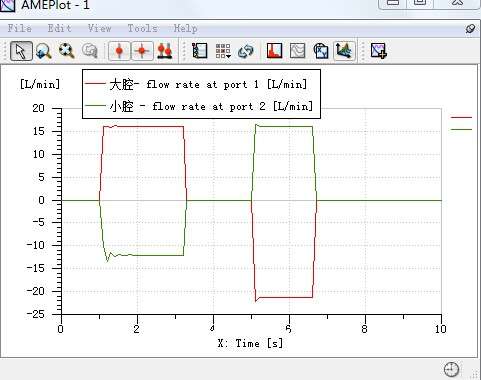

1、负载力为500时，流量不同步，如图1

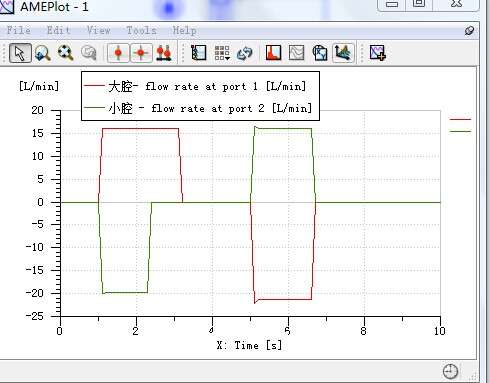

2、负载力为200时，流量同步，如图2

醉乐清风 · 发表于 2014-7-27 10:45:42

建议楼主把建模情况贴出来，因为AMESim版本问题，有时候大家打不开你的模型，你这个不同步，考虑了因为负载压力过大产生的一些泄漏吗？

胡子 · 发表于 2014-7-27 22:16:21

醉乐清风发表于 2014-7-27 10:45
建议楼主把建模情况贴出来，因为AMESim版本问题，有时候大家打不开你的模型，你这个不同步，考虑了因为负载 ...

我的是12版的，泄露没有，主要是油缸位移和速度与大腔流量曲线变化相符

胡子 · 发表于 2014-7-27 22:31:17

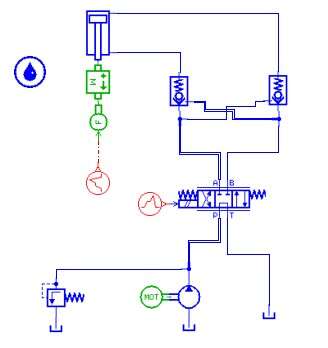

这是模型，油缸50X25，单向阀3.5bar，流量：1000r/min*16cc/r,溢流阀20bar，Max：500L/min，

醉乐清风 · 发表于 2014-7-28 09:28:15

胡子发表于 2014-7-27 22:31
这是模型，油缸50X25，单向阀3.5bar，流量：1000r/min*16cc/r,溢流阀20bar，Max：500L/min，

可能是液控单向阀的参数设置问题，可以仔细调试一下

胡子 · 发表于 2014-7-28 21:03:22

试试吧，谢谢
