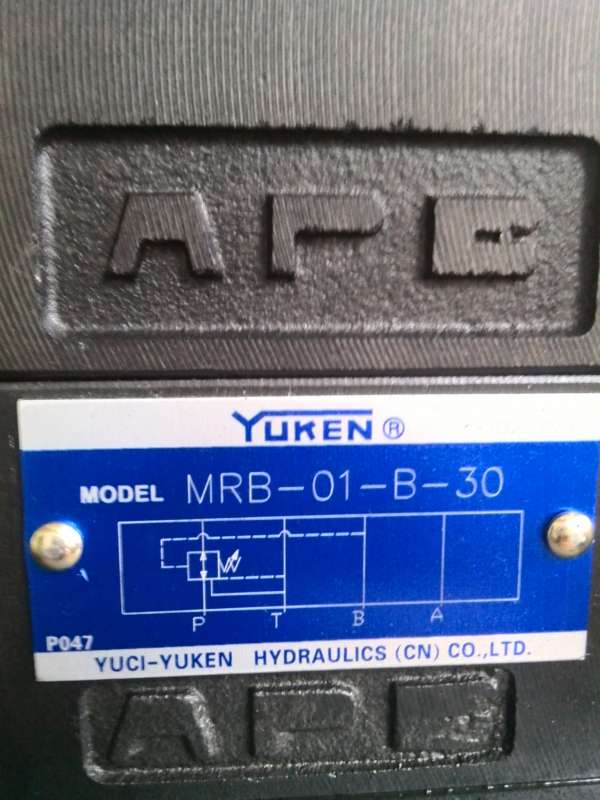

这图什么意思求详解

bobjishou · 发表于 2014-7-20 13:51:48

如题~谢谢！！

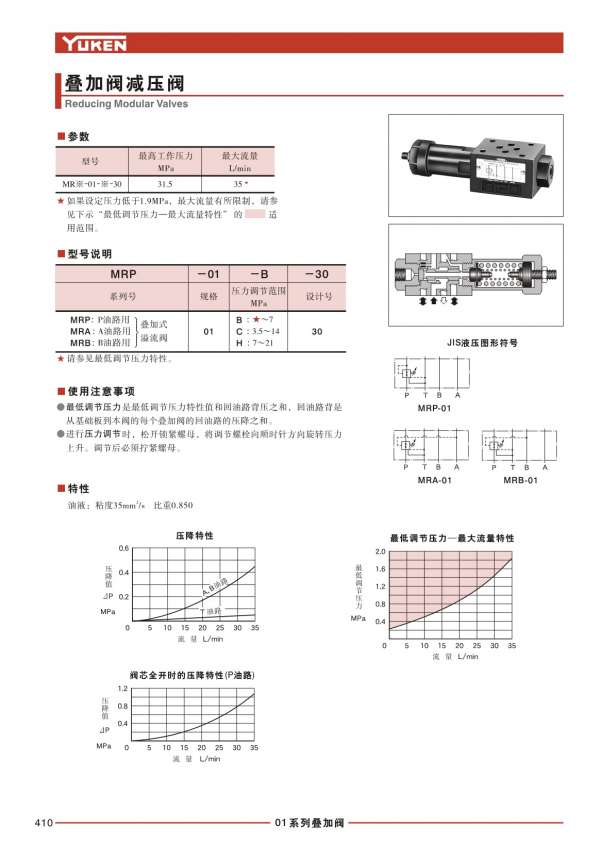

bobjishou · 发表于 2014-7-20 13:53:26

这个

qqqqqqwwww · 发表于 2014-7-20 14:31:49

本帖最后由 qqqqqqwwww 于 2014-7-20 14:34 编辑

叠加式减压阀,B口减压,带溢流功能。ApB表示油口位置,看图示应该是6通径的。

ccxxcc · 发表于 2014-7-20 20:40:56

2楼很专业啊

fkccc123 · 发表于 2014-7-21 00:48:23

qqqqqqwwww 发表于 2014-7-20 14:31
叠加式减压阀,B口减压,带溢流功能。ApB表示油口位置,看图示应该是6通径的。

为啥我觉的是减P口的压

qqqqqqwwww · 发表于 2014-7-21 06:48:08

fkccc123 发表于 2014-7-21 00:48
为啥我觉的是减P口的压

控制油取自哪里?

静静等待 · 发表于 2014-7-21 07:46:26

qqqqqqwwww 发表于 2014-7-20 14:31
叠加式减压阀,B口减压,带溢流功能。ApB表示油口位置,看图示应该是6通径的。

是不是一个减压溢流阀啊？螺纹插装阀里有这种的减压溢流阀，当减压阀出口压力超过设定值时溢流，起保护作用

qqqqqqwwww · 发表于 2014-7-21 09:04:21

静静等待发表于 2014-7-21 07:46
是不是一个减压溢流阀啊？螺纹插装阀里有这种的减压溢流阀，当减压阀出口压力超过设定值时溢流，起保护 ...

是的,三通减压溢流,当B口压力超过设定值时,B通T开始溢流。

whx-002 · 发表于 2014-7-21 12:48:21

bobjishou · 发表于 2014-7-21 18:14:26

qqqqqqwwww 发表于 2014-7-20 14:31
叠加式减压阀,B口减压,带溢流功能。ApB表示油口位置,看图示应该是6通径的。

怎么知道他是6通径的呢
