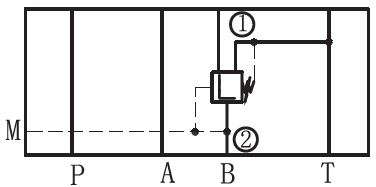

这图什么意思求详解

bobjishou · 发表于 2014-7-21 18:15:22

静静等待发表于 2014-7-21 07:46
是不是一个减压溢流阀啊？螺纹插装阀里有这种的减压溢流阀，当减压阀出口压力超过设定值时溢流，起保护 ...

应该是的

bobjishou · 发表于 2014-7-21 18:51:06

whx-002 发表于 2014-7-21 12:48

谢谢，就是这个

qqqqqqwwww · 发表于 2014-7-21 19:14:35

bobjishou 发表于 2014-7-21 18:14
怎么知道他是6通径的呢

叠加阀6通径和10通径的PABT油口位置不同

KEJINouyajuan · 发表于 2014-7-22 14:34:32

三通减压阀，B口减压，B口反向做溢流！

二一黑客 · 发表于 2014-7-23 09:05:52

有时候一些东西不能想太多，想太多了就会觉得不对的。

bobjishou · 发表于 2014-7-23 19:49:17

fkccc123 发表于 2014-7-21 00:48
为啥我觉的是减P口的压

是B的吧

fkccc123 · 发表于 2014-7-23 21:00:21

bobjishou 发表于 2014-7-23 19:49
是B的吧

我看到上面有人传的样本了，按样本来看确实是B口，但是不习惯这个原理图，按照图上看，更像是B口压力高了，P2与T就连上了。我更习惯看这样的图

qqqqqqwwww · 发表于 2014-7-23 21:19:16

fkccc123 发表于 2014-7-23 21:00
我看到上面有人传的样本了，按样本来看确实是B口，但是不习惯这个原理图，按照图上看，更像是B口压力高了 ...

伙计：看看减压阀的工作原理图你就明白了，没有控制油，阀芯在弹簧力的作用下处于最下端，阀口最大，不减压。

bobjishou · 发表于 2014-7-25 21:33:13

fkccc123 发表于 2014-7-23 21:00
我看到上面有人传的样本了，按样本来看确实是B口，但是不习惯这个原理图，按照图上看，更像是B口压力高了 ...

enen
