请教一个液压设计问题

daylmz · 发表于 2014-7-27 12:19:42

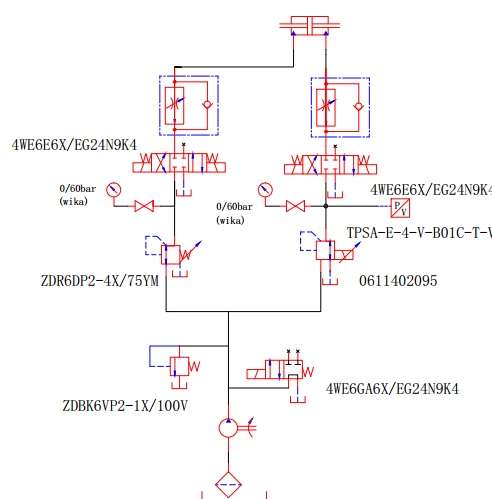

液压缸拖动一个滚筒，当开始运行时，液压缸带动滚筒上升，当滚筒上升到最高处继续动作时，滚筒的作用力变成反方向的作用力，请问附件的图可以实现这个功能吗？

请教一个液压设计问题

fluidControl · 发表于 2014-7-27 20:01:45

柱塞缸吗

胡子 · 发表于 2014-7-27 21:29:28

没怎么明白

小吴南 · 发表于 2014-7-27 21:51:20

系统图看着很别扭

sdr · 发表于 2014-7-28 08:09:24

你画的太复杂了

和你在一起 · 发表于 2014-7-28 11:25:14

可以是可以，但是图是不是太复杂了！简单的话，一个三位四通电磁换向阀（Y型）+液压锁+压力开关，就可以搞定了！（个人意见，仅作抛砖引玉之用）

fkccc123 · 发表于 2014-7-28 11:51:44

油缸完全伸出后，怎么动作没看明白。短时间保压，换向阀回中位就行。时间长一点再加个液压锁，中位改Y型

wangshangfei · 发表于 2014-7-28 11:56:25

执行元件动作过程没有描述清楚，不好讲啊

smartbyh · 发表于 2014-7-29 12:38:56

当滚筒上升到最高处继续动作时，滚筒的作用力变成反方向的作用力
这个不太明白，原理画的有点复杂

牛奶加咖啡 · 发表于 2014-8-21 15:26:13

先把整个机械结构的动作流程描述清楚，你这么三言两语的理解起来有点费劲
