液控单向阀与比例阀的组合

hgwac

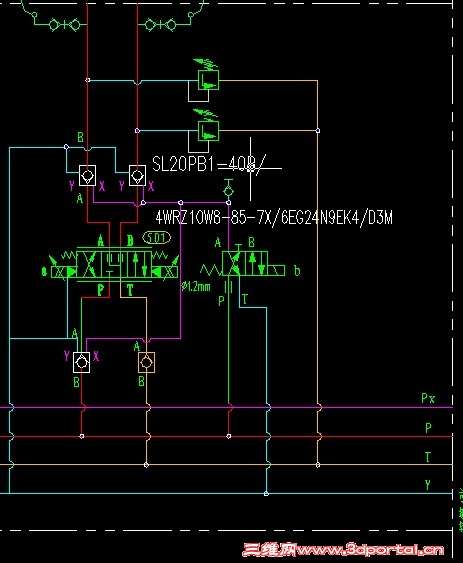

看到一份很成熟的轧机原理图，发现出现了很多液控单向阀和比例阀、液控单向阀和伺服阀的组合使用，产生了一点疑问，如图所示比例阀的中位机能，力士乐样本中说中位节流，通流面积是公称流道面积的2%，这样液控单向阀A口会有压力，就不能保证液控单向阀的锁死了。这样子考虑对吗？有什么解决方法吗？请大神们指点一下。

1983

能建立起足以开启单向阀的压力？

whx-002

看原理AB通T~不会有压力~

yc87001

通流面积是公称流道面积的2%,是A、B口与T口在中位时的开口度，P口是锁闭的，所以不会影响A、B口的压力。楼主能否把相关图纸给发一份共享学习一下吗？万分感谢！

幸福的开始

楼主发一份资料，学习一下。

hgwac

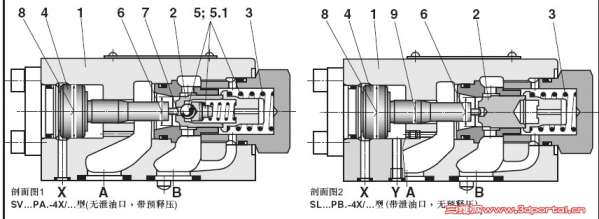

此型号液控单向阀A-B的开启压力为2.5bar，比例换向阀中位A/B-T的通流面积只有2%，这样液控单向阀A口至比例换向阀中位A口这一段的压力卸掉就比较慢，虽然液控单向阀控制口X没有压力了，但A口压力会不会造成液控单向阀不能及时关闭？之所以提出这个问题是因为该回路在现场遇到过液控单向阀锁不住的情况，一直没查到原因。

qqqqqqwwww

hgwac 发表于 2014-8-7 10:05
此型号液控单向阀A-B的开启压力为2.5bar，比例换向阀中位A/B-T的通流面积只有2%，这样液控单向阀A口至比例 ...

打不开的,锁前后压力不一样,有压差。

qqqqqqwwww

锁不住有可能是油缸内泄。

凡夫范

两个溢流阀也可能泄漏。

游勇

由于先导止回阀是外排的，不应有关不死的情况。若是新机，请检查Y出口是否单独回油箱。另外如9楼凡同志所说，把A、B口的溢流阀再上紧点。
