阀口压差

飞翔蜻蜓

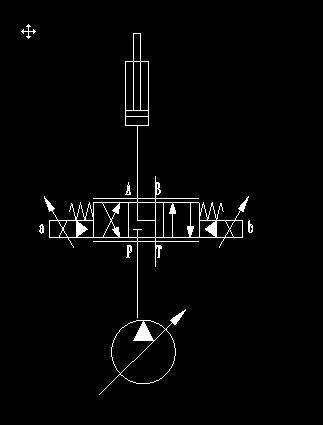

恒压变量泵  比例阀  柱塞缸 第一次顶升一个重物（假如1T，压力50kgf),  在顶升过程中负载不变，第二次顶升另外一个重物（假如2T，压力100 kgf）顶升过程中负载不变。泵变量点大于120kgf,
问题1：在第一种负载情况下，随着比例阀电流变化，阀开口变化，阀口压差是否变化？也就是说缸速是否与阀电流变化基本成线性关系？
问题2在第一种负载情况与第二种负载情况，阀通入相同电流，缸速是否一样？为什么

zzfjct

在恒压泵额定流量范围内，问题1：阀口压差无变化，缸速与阀电流变化基本成线性关系。问题2：阀通入相同电流，缸速不一样，低负载速度高。

飞翔蜻蜓

zzfjct：
问题2 为什么说负载低速度高？负载大速度低，有负载大引起泄露大，进入油缸流量变小的原因，负载大或小，会否引起比例阀口压差改变？

cfindfhi

zzfjct 发表于 2014-8-28 15:50
在恒压泵额定流量范围内，问题1：阀口压差无变化，缸速与阀电流变化基本成线性关系。问题2：阀通入相同电流 ...

我不太同意您的观点，问题1：阀口前后压差会有变化，实际中很多回路为了压差不发生变化，使用压力补偿器。问题2：缸速不同，至于快慢这个我觉得不一定，快慢取决于比例阀前后的压差大小。负载小的情况肯定是先动作的。谢谢，请指教。

zzfjct

飞翔蜻蜓 发表于 2014-8-28 16:42
zzfjct：
问题2 为什么说负载低速度高？负载大速度低，有负载大引起泄露大，进入油缸流量变小的原因，负 ...

兼复4楼。
恒压泵输出压力恒定，1、2负载压力不同，阀口压差低负载时高，高负载时低，比例阀电流相同即阀口开度相同。开度相同，压降不同，你说流量会不会相同？

飞翔蜻蜓

zzfjct 发表于 2014-8-28 18:05
兼复4楼。
恒压泵输出压力恒定，1、2负载压力不同，阀口压差低负载时高，高负载时低，比例阀电流相同即 ...

为什么说阀口压差在轻负载时大，重负载时低，压力取决负载，轻负载时泵输出压力小，重负载时泵输出压力大，
根据什么说压差变化了？

cfindfhi

zzfjct 发表于 2014-8-28 18:05
兼复4楼。
恒压泵输出压力恒定，1、2负载压力不同，阀口压差低负载时高，高负载时低，比例阀电流相同即 ...

我认为您对恒压泵的理解是错误的，只要负载所需压力小于恒压泵设定压力，对于不同负载恒压泵所提供的压力是不同的。恒压的真正概念是当达到泵的设定压力时，泵能保持输出压力不变。谢谢！

cfindfhi

cfindfhi 发表于 2014-8-29 08:15
我认为您对恒压泵的理解是错误的，只要负载所需压力小于恒压泵设定压力，对于不同负载恒压泵所提供的压力 ...

请您仔细再看看楼主这个问题，泵的变量点比负载所需高。

weixing8688

假定泵转速一定
问题1:排量不变,流量不变,故缸速不变,阀开口面积变,故压差变,缸速与阀电流无关.一般阀口压损不会有70bar这么大,达不到恒压泵的起调点120kgf,故而排量不会变化,此时是定量泵.
问题2,缸速不一样.100kgf的负载,阀前很可能超过120kgf,达到恒压泵的设定值,排量会变小.那么流量就会小.
此系统是容积调速,通过多少流量与泵排量与转速相关.

飞翔蜻蜓

weixing8688 发表于 2014-8-29 14:57
假定泵转速一定
问题1:排量不变,流量不变,故缸速不变,阀开口面积变,故压差变,缸速与阀电流无关.一般阀口压 ...

谢谢各位的解答，我认为weixing8688 解答是正确的。如果是容积调速，那么是不是说阀口压差和开口大小不影响流量？
