请教工作中遇到的问题

johnnie · 发表于 2014-11-14 15:22:27

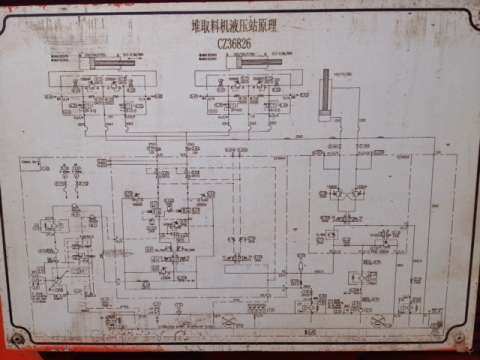

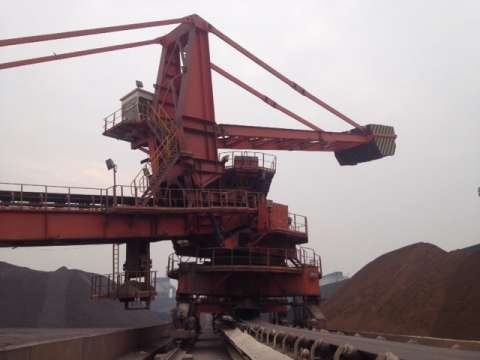

各位老师，我在工作中遇到一问题，这是烧结的堆取料机，这台大机在取重料的时候大臂会快速下落，经实测无杆腔压力瞬时压力可达250BAR，我判断是负载加大造成无杆腔压力过高，无杆腔溢流阀快速打开，大臂下落，当下落到最底处时大臂就提升不起来了，我判断是无杆腔压力过高造成泵出口压力过高，超过210BAR，泵输出的流量近乎于0，所以大臂提升不起来，不知道我理解的对不对，现在这个问题解决不了，每次都要考外力提升大臂（例如铲车），同事说故障是由于配重不够引起的，我不是很认同，因为建厂初期没有这个问题，使用一段时间后出现的问题，我怀疑是平衡阀的控制油路问题，希望各位老师能帮帮我，原理图和设备外观如图所示，俯仰油缸有两个，控制大臂提升和下落

johnnie · 发表于 2014-11-14 15:25:38

原理图不清楚

johnnie · 发表于 2014-11-14 15:26:04

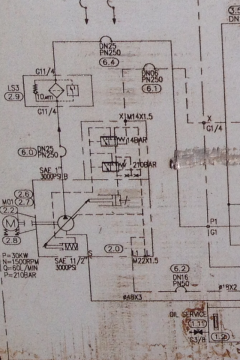

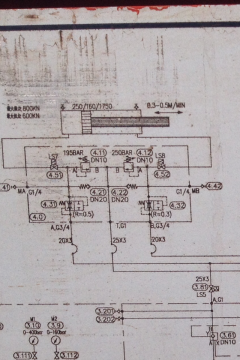

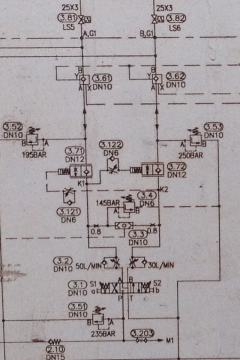

我分成了三部分

johnnie · 发表于 2014-11-14 15:26:47

请教

johnnie · 发表于 2014-11-14 15:27:04

请教

johnnie · 发表于 2014-11-14 15:27:38

拜托

qqqqqqwwww · 发表于 2014-11-14 16:16:43

有可能是防爆阀关闭引起的

qqqqqqwwww · 发表于 2014-11-14 16:20:10

3.2进油节流动了吗?

johnnie · 发表于 2014-11-14 16:50:01

qqqqqqwwww 发表于 26 分钟前
3.2进油节流动了吗?...

没动过，同事只测了压力，他们觉得是配重的事，

qqqqqqwwww · 发表于 2014-11-14 17:11:55

无杆腔进油是上升吗？
