液压系统中的换向阀图形符号几通怎么看呀？新手不太会

独爱小飞侠科比 · 发表于 2014-11-30 17:09:36

几位几通，几位就看几个格子；但是几通怎么看哦？！看箭头？

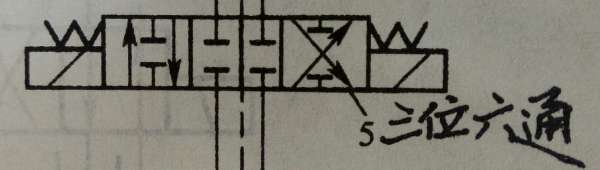

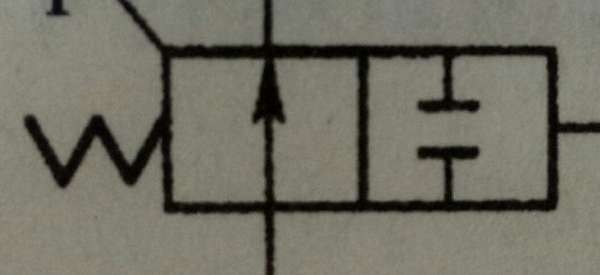

第一个换向阀是三位六通，第二个两位两通。

独爱小飞侠科比 · 发表于 2014-11-30 22:48:41

没人吗...有人帮忙解释下吗。。

降猪十巴掌 · 发表于 2014-12-1 13:32:13

看一个位有几个口，第一个阀一个位上面三个口下面三个口，所以是六通

longlong0633 · 发表于 2014-12-1 17:57:44

楼上正解

龙的传人168 · 发表于 2014-12-1 19:14:22

位指的是阀芯再阀体中的几种位置，通指的是工作油口。

独爱小飞侠科比 · 发表于 2014-12-2 12:39:53

降猪十巴掌发表于 2014-12-1 13:32
看一个位有几个口，第一个阀一个位上面三个口下面三个口，所以是六通

是看中间那个位吗？那其他两个位不用看了？与那些箭头无关？

独爱小飞侠科比 · 发表于 2014-12-2 12:40:59

龙的传人168 发表于 2014-12-1 19:14
位指的是阀芯再阀体中的几种位置，通指的是工作油口。

我想问的是几通，几位我就知道了

sanyub · 发表于 2014-12-4 21:09:58

看一个位里面有几个接口就是几通

雨田 · 发表于 2014-12-8 19:39:20

独爱小飞侠科比发表于 2014-11-30 17:09
几位几通，几位就看几个格子；但是几通怎么看哦？！看箭头？
第一个换向阀是三位六通，第二个两位两通。 ...

简单，数一个格子里有几个T，连起来的就分开数
