关于流量和压力的关系

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:22
  • 打卡总奖励:158
发表于 2014-12-9 22:10:50 | 显示全部楼层 |阅读模式

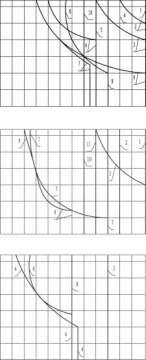

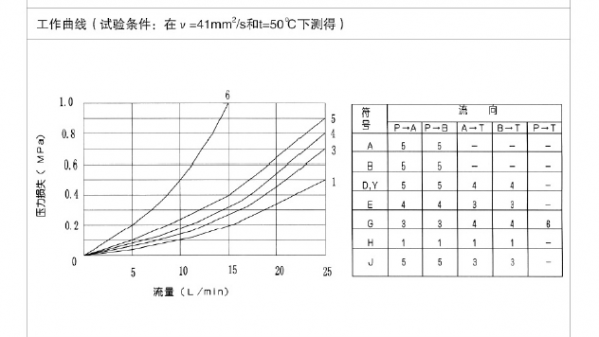

请教各位老师,电磁换向阀的流量和压力的关系,是压力越大流量越小还是压力越大流量也就越大?我看了一下华德样本的特性曲线似乎是压力越大流量越小,是这样吗?还有请大侠们指点一下华德的电磁换向阀的特性曲线应该如何正确解读?!如图

关于流量和压力的关系

关于流量和压力的关系
  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:7
发表于 2014-12-10 01:31:55 | 显示全部楼层
这是功率域,截图横竖坐标都没有的
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:22
  • 打卡总奖励:158
 楼主| 发表于 2014-12-10 07:52:38 来自手机 | 显示全部楼层
wawaadd 发表于 2014-12-10 01:31
这是功率域,截图横竖坐标都没有的

不好意思,忘了。横坐标是QL/min,纵坐标是压力/mpa
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:6
发表于 2014-12-10 10:46:27 | 显示全部楼层

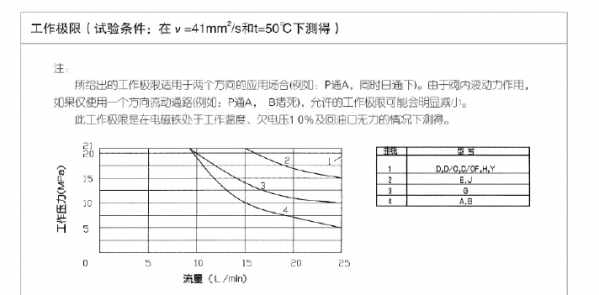

楼主说的曲线应该是工作极限时的曲线,正常工作状态不是这样的。

回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:22
  • 打卡总奖励:158
 楼主| 发表于 2014-12-10 12:32:29 来自手机 | 显示全部楼层
jaylzk 发表于 2014-12-10 10:46
楼主说的曲线应该是工作极限时的曲线,正常工作状态不是这样的。

是啊,根据这个曲线图是不是得出压力越大流量越小这个结论?
回复 支持 反对

使用道具 举报
