有关油研平衡阀的问题

Yangning · 发表于 2015-4-1 21:07:11

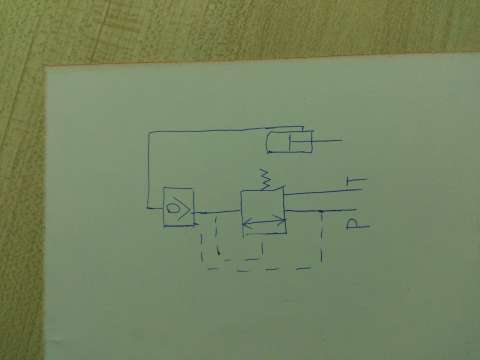

请教各位大侠，有用过油研的平衡阀的没有？基本油路如下，目前当关闭液压站时液控单向阀无法保压，油缸小腔的压力瞬间掉为零，请教各位指点！

有关油研平衡阀的问题

乞丐王子 · 发表于 2015-4-2 08:08:17

这图对吗？油缸的A和B路油呢？

tanlv0823 · 发表于 2015-4-2 09:28:41

看看P口压力

Yangning · 发表于 2015-4-2 11:07:41

tanlv0823 发表于 2015-4-2 09:28
看看P口压力

关闭液压站后P口无压力，因为本身油缸带着立滑台，要求在关闭液压站时滑台不下落，系统油路选用油研的平衡阀（溢流减压阀）和液控单向阀组合，想问问大家本身油路是否有问题

13519506349 · 发表于 2015-4-2 13:07:48

没懂。。。。。。。。。。。

hebeilt · 发表于 2015-4-2 15:14:07

从你画的图看，我认为油缸失压与平衡阀没有任何关系，因为中间隔着液控单向阀。而且液压缸一般用无杆腔保压，液控单向阀与无杆腔连接。

cyxz · 发表于 2015-4-2 15:15:26

本帖最后由 cyxz 于 2015-4-2 15:20 编辑

油缸空载试验就会立即掉压。

液单在这种情况下使用，不能及时关闭。

cyxz · 发表于 2015-4-2 15:16:41

本帖最后由 cyxz 于 2015-4-2 15:22 编辑

油路需要重新设计

cyxz · 发表于 2015-4-2 15:34:27

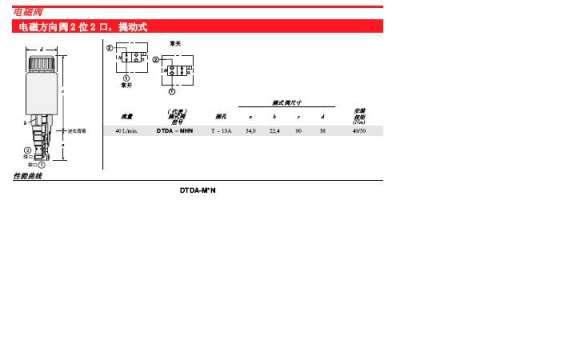

看看这个，图片传不上去

cyxz · 发表于 2015-4-2 15:36:05

本帖最后由 cyxz 于 2015-4-2 15:37 编辑

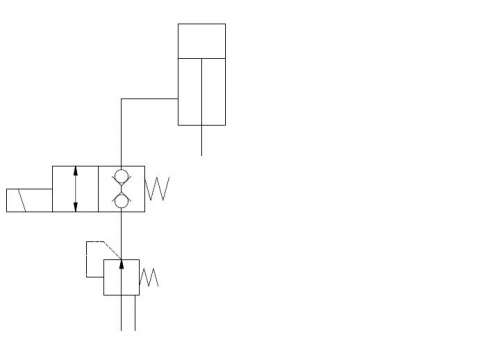

传图片
