新手学习看图，请大神指教！

肖魂 · 发表于 2015-4-18 16:34:33

大神帮忙看一下，为什么控制一个油缸用了两个“类似（差别：1.下面回路调速阀加了温度补偿，下面回路换向阀中位有节流标注）”的控制回路？是因为常用一个回路另一个备用？还是两个回路功能一样，只安装了一条回路呢？

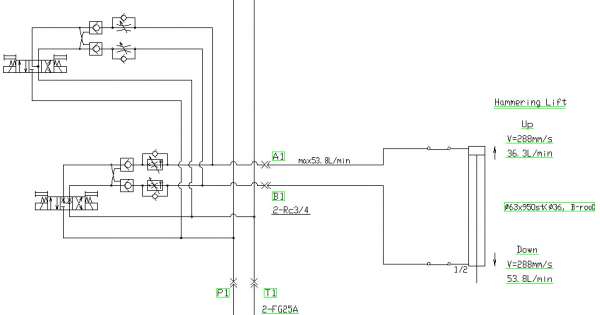

疑问图

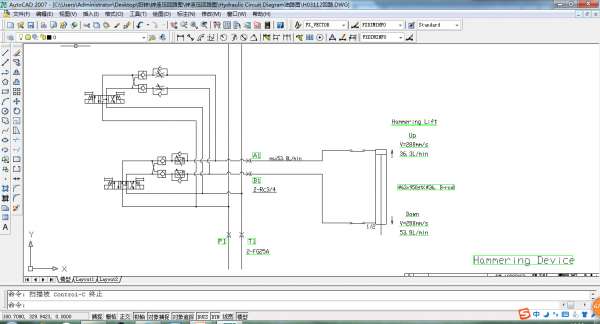

总图

肖魂 · 发表于 2015-4-18 16:37:16

大神，还有一个疑问：换向阀中位的节流阀标志说明意思？是指换向阀内部安装了节流阀还是阀体移动时开口变化，相当于节流阀呢？

song1320 · 发表于 2015-4-18 22:30:11

应该说明是什么系统，

song1320 · 发表于 2015-4-18 22:33:14

换向阀中位带节流，表示AB口回油阀芯上带节流，

song1320 · 发表于 2015-4-18 22:42:02

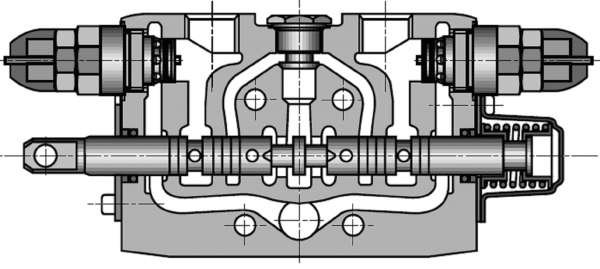

见图中央A、B油口较狭小，节流

泛舟 · 发表于 2015-4-18 23:20:51

用两组实现高低速度切换，通常低速的一组的通径较小

肖魂 · 发表于 2015-4-19 10:35:40

song1320 发表于 2015-4-18 22:30
应该说明是什么系统，

这是冶金行业里的电解剥离机组的液压系统，日本三井金属公司的系统。

肖魂 · 发表于 2015-4-19 10:36:18

song1320 发表于 2015-4-18 22:33
换向阀中位带节流，表示AB口回油阀芯上带节流，

恩，明白。谢谢！

肖魂 · 发表于 2015-4-19 10:38:48

song1320 发表于 2015-4-18 22:42
见图中央A、B油口较狭小，节流

谢谢，看图就明白了

肖魂 · 发表于 2015-4-19 10:47:40

scgbb 发表于 2015-4-18 23:20
用两组实现高低速度切换，通常低速的一组的通径较小

大神，这套控制图实际的机器我没有见过，我可以不可以吧下面的带有节流效果的换向阀看成小流量，低速的呢？可以这样理解吗？
