泵的压力应该随着负载增大而增大，但是我经过换向阀之后就不对了呢？

理论上。在马达作为执行原件时，泵出口的压力应该随着负载的增大而增大。但是我建立了一个最基本的模型却得到了相反的答案，求大神们指点！

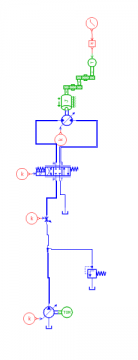

模型如图所示：

泵的压力应该随着负载增大而增大，但是我经过换向阀之后就不对了呢？

模型中的所有K均取1。

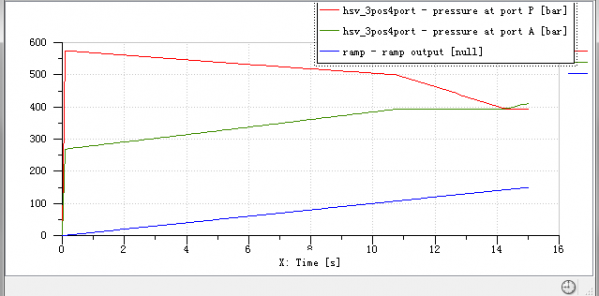

其中的输出图线如下图：红色为泵出口压力（与换向阀P口压力一致），绿色为换向阀A口压力，蓝色为负载。

泵的压力应该随着负载增大而增大，但是我经过换向阀之后就不对了呢？

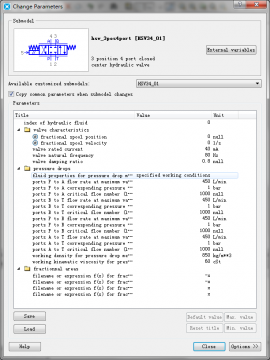

我觉得应该是我换向阀的设置错了，这是我换向阀的参数设置：请各位指点一下！

泵的压力应该随着负载增大而增大，但是我经过换向阀之后就不对了呢？

003chubumoxing.zip (564 KB, 下载次数: 5, 售价: 5 金钱)

2015-4-20 22:43 上传

点击文件名下载附件
泵的压力应该随着负载增大而增大，但是我经过换向阀之后就不对了呢？

再附上我的附件

溢流阀溢流了吗，另外p口和马达出口压力不一样吧节流阀会有压降的

已解决！讲输入电流改为-40即可
