换向阀的节流槽多种组合的AMESIM分析

sunlixia · 发表于 2015-6-12 06:15:05

请教换向阀在一个环形界面上有几种不同类型的节流槽缓冲槽，如何在AMESim中建立这种模型，

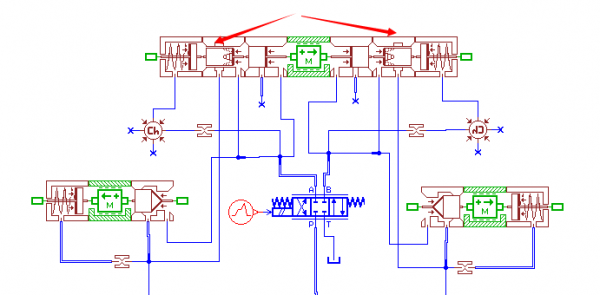

换向阀模型

暖风 · 发表于 2015-6-12 13:29:13

分成两个是否可以，弄清楚阀芯位移和开口度的关系，两个相当于实际阀的一个

sunlixia · 发表于 2015-6-15 22:16:35

你这个建议不错，我那天也这样想，这是下下策。

YJY1992 · 发表于 2017-4-12 19:05:25

我也想知道，这个模型中好像只能设置一种形式的槽

youngpan · 发表于 2017-4-14 08:44:17

我经常做圆周上有六种不同槽的阀芯。可以用计算软件mathcad编程计算出总的节流面积与滑阀行程关系函数，导出成文本格式数据。然后导入到你这amesim模型里。就可以用了
