原理

zhugang_01 · 发表于 2015-6-22 09:09:36

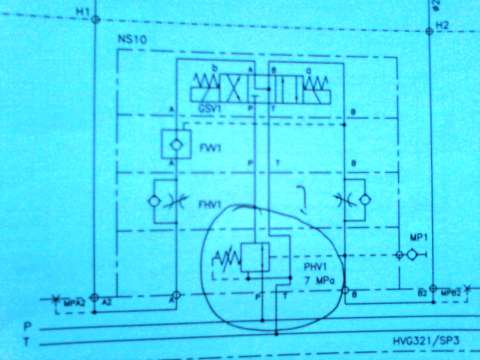

小弟刚入门，自学研究原理图，有点问题求各位大侠指点迷津，图中画圈的，代表什么减压阀？还是别的？，作用是什么

减压阀

原理

x199 · 发表于 2015-6-22 13:59:27

减压阀，通道 P① 中的压力降低，但是，先导油从通道 B 中获得。

xiao70ni8 · 发表于 2015-6-23 08:44:17

减压溢流阀从换向阀B口取压

wx在路上 · 发表于 2015-6-23 12:38:23

本帖最后由 wx在路上于 2015-6-23 12:45 编辑

就是B口减压阀，叠加式的，力士乐的样本上就有。看看样本就全明白了。file:///C:\Users\david.wu\AppData\Roaming\Tencent\Users\379821998\QQ\WinTemp\RichOle\Y8%4UV(B909}@X{@]Q{S8PF.pngZDR*DB***这个功能

zhugang_01 · 发表于 2015-6-24 20:57:21

wx在路上发表于 2015-6-23 12:38
就是B口减压阀，叠加式的，力士乐的样本上就有。看看样本就全明白了。ZDR*DB***这个功能

谢谢

zhugang_01 · 发表于 2015-6-24 20:57:46

xiao70ni8 发表于 2015-6-23 08:44
减压溢流阀从换向阀B口取压

谢谢受教了

zhugang_01 · 发表于 2015-6-24 20:58:05

x199 发表于 2015-6-22 13:59
减压阀，通道 P① 中的压力降低，但是，先导油从通道 B 中获得。

谢谢受教了

steven2020 · 发表于 2019-12-26 15:06:48

就是B口减压阀，叠加式的，力士乐的样本上就有。看看样本就全明白了。ZDR*DB***这个功能
