请问图中的原理有无问题?

  [复制链接]

56

主题

836

回帖

737

积分

液压硕士

金钱
237
积分
737
发表于 2015-7-24 08:38:43 |山东| 显示全部楼层 |阅读模式

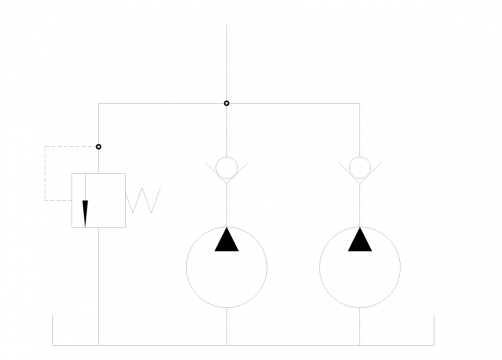

为齿轮泵,谢了

请问图中的原理有无问题?

请问图中的原理有无问题?

0

主题

128

回帖

210

积分

液压学士

金钱
307
积分
210
发表于 2015-7-24 09:32:28 |中国来自手机 | 显示全部楼层
图中只给出动力源与定压,差控制和执行!
回复

使用道具 举报

53

主题

1377

回帖

1046

积分

液压硕士

金钱
7100
积分
1046
发表于 2015-7-24 10:08:10 |中国| 显示全部楼层
不知你的设计思路是什么?若需要大流量,完全合二为一,用一个大流量泵;若实现高低速控制,其中一个泵必须卸荷,少了卸荷回路。
回复

使用道具 举报

62

主题

551

回帖

565

积分

液压硕士

金钱
2604
积分
565

论坛富翁新锐会员退休版务人员

发表于 2015-7-24 10:10:30 |辽宁| 显示全部楼层
同意三楼的说法
回复

使用道具 举报

57

主题

482

回帖

574

积分

液压硕士

金钱
819
积分
574
发表于 2015-7-24 10:51:43 |黑龙江| 显示全部楼层
发现溢流阀有的位置在单向阀后,有的在阀前,我觉得合理的位置应该是在泵和单向阀之间,因为单向阀是有卡滞的风险,这样溢流阀就失去意义了
另外,单向阀应该可以去掉一个,另加低压大流量泵的卸荷回路即另一个溢流阀。
回复

使用道具 举报

0

主题

128

回帖

210

积分

液压学士

金钱
307
积分
210
发表于 2015-7-24 11:03:40 |中国来自手机 | 显示全部楼层
泵是一用一备,单向阀放置合适,所缺己给出…
回复

使用道具 举报

56

主题

836

回帖

737

积分

液压硕士

金钱
237
积分
737
发表于 2015-7-24 13:59:04 |山东| 显示全部楼层
本帖最后由 cn_young 于 2015-7-24 14:00 编辑
qqqqqqwwww 发表于 2015-7-24 10:08
不知你的设计思路是什么?若需要大流量,完全合二为一,用一个大流量泵;若实现高低速控制,其中一个泵必须 ...

原来为1台齿轮泵,没有溢流阀,打循环用;
现在感觉流量不够,再加1台泵,
是不是该再加一个溢流阀,且把溢流阀放在单向阀之前,
回复

使用道具 举报

56

主题

836

回帖

737

积分

液压硕士

金钱
237
积分
737
发表于 2015-7-24 14:40:47 |山东| 显示全部楼层
qqqqqqwwww 发表于 2015-7-24 10:08
不知你的设计思路是什么?若需要大流量,完全合二为一,用一个大流量泵;若实现高低速控制,其中一个泵必须 ...

一开始只有1台泵,用来打循环,没有溢流阀
现在感觉流量不够,打算加1台泵

干脆每台泵的单向阀前都加一个溢流阀,把单向阀后的那个溢流阀去了
回复

使用道具 举报

3

主题

1293

回帖

661

积分

液压硕士

金钱
1678
积分
661
发表于 2015-7-24 19:04:31 |江苏| 显示全部楼层
局部无问题。
回复

使用道具 举报

0

主题

4

回帖

2

积分

液压小学生

金钱
5
积分
2
发表于 2015-7-27 20:21:55 |安徽来自手机 | 显示全部楼层
首先你这个泵靠什么驱动,缺少电机。其次,你没有执行装置,单看你的思路是这两台泵是一用一备,泵前加止回阀,是可以。
